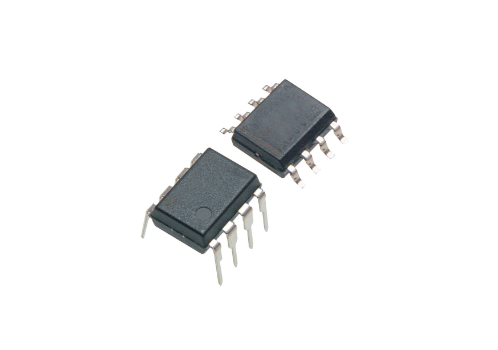

Bộ khuếch đại thiết bị AD620: Bảng dữ liệu, cấu hình pin và tổng quan về sơ đồ

Bộ khuếch đại thiết bị AD620 nổi tiếng với độ chính xác và tính linh hoạt của nó, làm cho nó trở thành một lựa chọn đáng tin cậy trong các ngành công nghiệp khác nhau.Với độ chính xác cao và mức tiêu thụ năng lượng thấp, AD620 vượt trội trong các ứng dụng như thiết bị y tế, tự động hóa công nghiệp và hệ thống dữ liệu chính xác.Hiểu về pinout và chi tiết hoạt động của bộ khuếch đại này là cần thiết để tích hợp hệ thống liền mạch, đảm bảo hiệu suất tối ưu trong bất kỳ thiết kế nào.Trong bài viết này, chúng tôi sẽ khám phá các tính năng chính, cấu hình pin và các ứng dụng của AD620, nêu bật lý do tại sao nó vẫn là một giải pháp hướng tới cho sự khuếch đại đáng tin cậy của bạn.

Danh mục

Tổng quan AD620

Các AD620 là một bộ khuếch đại thiết bị kinh tế và chính xác cao.Nó cho phép điều chỉnh tăng lên đến 10.000 chỉ bằng một điện trở.Có sẵn trong bao bì SOIC và DIP 8-LEAD, nó cung cấp một dấu chân nhỏ gọn so với các thiết kế riêng biệt.

Thiết bị đảm bảo mức tiêu thụ năng lượng tối thiểu, với dòng cung cấp tối đa là 1,3mA, làm cho nó phù hợp với các ứng dụng vận hành bằng pin và di động.AD620 tự hào có độ chính xác cao với tính phi tuyến tối đa là 40 ppm, điện áp bù là tối đa 50 μV và độ lệch bù là 0,6 V/° C tối đa.Các thông số kỹ thuật này làm cho nó hiệu quả trong các hệ thống thu thập dữ liệu chính xác như cân cân và giao diện đầu dò.Nó có tính năng nhiễu thấp và dòng điện phân vị đầu vào thấp, đáng chú ý đối với các thiết bị y tế yêu cầu đọc chính xác.

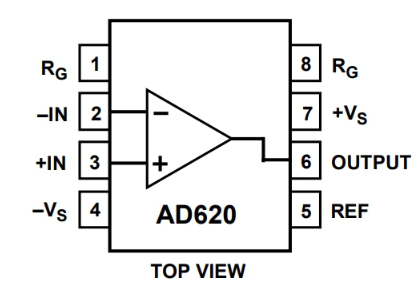

Cấu hình pin AD620

Mô hình AD620 CAD

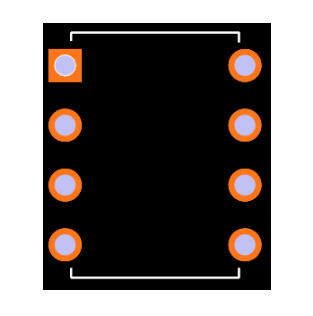

Dấu chân

Các tính năng của AD620

Tính năng	Sự miêu tả
Dễ sử dụng	Thiết kế đơn giản để sử dụng với điện trở bên ngoài để đạt được điều chỉnh.
Đạt được phạm vi	Được đặt với một điện trở bên ngoài, có thể điều chỉnh từ 1 đến 10.000.
Phạm vi cung cấp điện	Hoạt động trên phạm vi cung cấp rộng từ ± 2,3 V đến ± 18 V.
Hiệu suất	Vượt trội so với thiết bị 3-op-amp truyền thống Thiết kế bộ khuếch đại.
Bao bì	Có sẵn trong các gói DIP 8-LEAD và SOIC.
Tiêu thụ năng lượng thấp	Dòng cung cấp tối đa là 1,3 Ma.
Hiệu suất DC	B Lớp có hiệu suất DC tuyệt vời.
Đầu vào điện áp bù	Điện áp bù đầu vào 50 μv.
Đầu vào Offset trôi dạt	Độ lệch bù đầu vào thấp 0,6 V/° C.
Bias hiện tại đầu vào	Dòng phân cực đầu vào tối đa là 1,0 Na.
Tỷ lệ từ chối chế độ chung	Tỷ lệ từ chối chế độ chung tối thiểu 100 dB tại g = 10.
Tiếng ồn thấp	Tiếng ồn điện áp đầu vào của 9 NV/Hz ở 1 kHz.
Tiếng ồn đầu vào	0,28 μV nhiễu từ cực đại đến đỉnh trong phạm vi 0,1 Hz đến 10 Hz.
Thông số kỹ thuật AC	Có hiệu suất AC tuyệt vời với băng thông 120 kHz tại g = 100.
Thời gian giải quyết	Thời gian giải quyết nhanh từ 15 μs đến 0,01%.

Thông số kỹ thuật của AD620

Dưới đây là một bảng chi tiết của các thiết bị tương tự Inc. AD620BN Thông số kỹ thuật, thuộc tính và tham số, cùng với các phần có thông số kỹ thuật tương tự.

Kiểu	Tham số	Chi tiết
Liên hệ mạ	Dẫn đầu, thiếc	Chì/tin
Gắn kết	Qua lỗ	Qua lỗ
Loại gắn kết	Qua lỗ	Qua lỗ
Gói / trường hợp	8-DIP (0.300, 7,62mm)	8-DIP (0.300, 7,62mm)
Số lượng ghim	8	8
Số lượng các yếu tố	1	1
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Bao bì	Ống	Ống
Mã JESD-609	E0	E0
Mã PBFREE	KHÔNG	KHÔNG
Trạng thái một phần	Lỗi thời	Lỗi thời
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)	1 (không giới hạn)
Số lượng chấm dứt	8	8
Mã ECCN	EAR99	EAR99
Sức chống cự	10gohm	10gohm
Tiêu tán công suất tối đa	650mW	650mW
Vị trí thiết bị đầu cuối	HAI	HAI
Số lượng chức năng	1	1
Cung cấp điện áp	15v	15V
Terminal Pitch	2,54mm	2,54mm
Số phần cơ sở	AD620	AD620
Số pin	8	8
Điện áp cung cấp vận hành	36V	36V
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	1,3mA	1,3mA
Cung cấp danh nghĩa hiện tại	1,3mA	1,3mA
Tiêu tan điện	650mW	650mW
Tốc độ xoay	1.2V/ss	1.2V/ss
Loại khuếch đại	Thiết bị	Thiết bị
Tỷ lệ từ chối chế độ chung	93 dB	93 dB
Dòng điện - Bias đầu vào	500pa	500pa
Điện áp - Cung cấp, đơn/kép (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
Đầu ra hiện tại trên mỗi kênh	18mA	18mA
Điện áp bù đầu vào (VOS)	30mv	30mv
Điện áp cung cấp âm	-15V	-15V
Điện áp - bù đầu vào	15μV	15μV
Băng thông -3dB	1MHz	1MHz
Đầu vào Offset hiện tại-MAX (IIO)	0,00075μA	0,00075μA
Điện áp tăng-phút	1	1
Điện áp tăng	10	10
Phi tuyến tính-max	0,00%	0,00%
Chiều dài	9,27mm	9,27mm
Chiều cao ngồi (tối đa)	4,57mm	4,57mm
Bức xạ cứng	KHÔNG	KHÔNG
Trạng thái Rohs	Không tuân thủ ROHS	Không tuân thủ ROHS
Dẫn đầu miễn phí	Chứa chì	Chứa chì

Các lựa chọn thay thế của AD620

Số phần	Sự miêu tả	Nhà sản xuất
AD620BRZ-RL	Bộ khuếch đại thiết bị, 85 UV Offset-Max, Dải 1 MHz Chiều rộng, pdso8, chì miễn phí, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL	Bộ khuếch đại thiết bị, 85 UV Offset-Max, Dải 1 MHz Chiều rộng, PDSO8, MS-021-AA, SOIC-8	Thiết bị tương tự Inc.
AD620BR-REEL	Amp amp thiết bị năng lượng thấp thấp với mức tăng set của 1 đến 10000	Thiết bị tương tự Inc.
AD620BRZ-R7	Amp amp thiết bị năng lượng thấp thấp với mức tăng set của 1 đến 10000	Thiết bị tương tự Inc.
AD620BRZ	Bộ khuếch đại thiết bị, 85 UV Offset-Max, Dải 1 MHz Chiều rộng, pdso8, chì miễn phí, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Bộ khuếch đại thiết bị, 85 UV Offset-Max, Dải 1 MHz Chiều rộng, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	Bộ khuếch đại thiết bị, 85 UV Offset-Max, Dải 1 MHz Chiều rộng, PDSO8, MS-021-AA, SOIC-8	Thiết bị tương tự Inc.

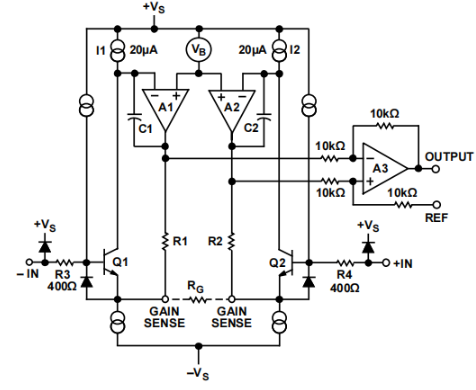

Sơ đồ đơn giản của AD620

Các ứng dụng lý tưởng cho AD620

AD620, với độ chính xác đặc biệt và điện áp bù tối thiểu, tự tìm thấy ở nhà trong các hệ thống dữ liệu chính xác cao khác nhau.Các hệ thống như vậy trải dài trên các ứng dụng như thang đo trọng lượng và giao diện đầu dò, trong đó việc theo đuổi độ chính xác đo lường là không ngừng.

Hệ thống dữ liệu chính xác

AD620 phát triển mạnh trong môi trường nơi độ chính xác chiếm ưu thế.Lấy thang đo, thường được sử dụng trong các phòng thí nghiệm nghiên cứu hoặc môi trường công nghiệp: Ở đây, mỗi phép đo có thể là một bước để khám phá khoa học đột phá hoặc chất lượng sản phẩm vượt trội.Tỷ lệ loại bỏ chế độ chung cao (CMRR) và đặc điểm nhiễu thấp là xương sống của hiệu suất chính xác và đáng tin cậy này.

Giao diện đầu dò

Các ứng dụng giao diện đầu dò là một đấu trường khác trong đó AD620 thể hiện khả năng của nó.Xem xét các bộ chuyển đổi biến đổi các hiện tượng vật lý như áp suất, nhiệt độ hoặc lực thành tín hiệu điện.Độ chính xác của các chuyển đổi này là nghiêm trọng.Trở kháng đầu vào cao của AD620 đóng vai trò chính trong việc bảo tồn tính toàn vẹn tín hiệu, do đó làm cho nó trở thành một lựa chọn hấp dẫn cho các giao diện này.

Ứng dụng y tế

Trong thế giới của các dụng cụ y tế, AD620 tỏa sáng rực rỡ.Các thiết bị như điện tâm đồ (ECG) và màn hình huyết áp không xâm lấn dựa vào độ chính xác cao và nhiễu tín hiệu tối thiểu để đưa ra chẩn đoán đáng tin cậy.Ở đây, dòng điện thấp AD620 và dòng điện thiên vị là điều cần thiết.Hơn nữa, năng lực của bộ khuếch đại trong việc bảo tồn năng lượng mở rộng đáng kể thời lượng pin của các thiết bị y tế di động.

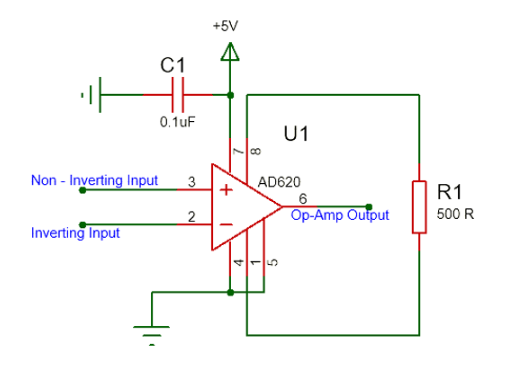

Làm thế nào để vận hành và tối ưu hóa AD620?

Hoạt động AD620 liên quan đến một loạt các bước đơn giản.Để bắt đầu, quản lý hiệu quả công suất mạch tích hợp (IC) bằng cách liên kết chân 7 với nguồn điện và chân 4 với mặt đất.Một nguồn cung cấp +5V thường là đủ cho nhiệm vụ này.Đảm bảo rằng chân 2 (không đảo ngược) và chân 3 (đảo ngược) Quản lý tín hiệu đầu vào là hữu ích cho chức năng thích hợp.Để ổn định đầu ra khi không có chênh lệch điện áp giữa các chân đầu vào, thường là chân đất 5 (tham chiếu) cùng với chân 4.

Kiểm soát mức tăng của AD620 là một quy trình được sắp xếp hợp lý, chỉ cần một điện trở bên ngoài.Đặt mức tăng bằng cách đặt một điện trở (ví dụ: 500Ω cho mức tăng 100) giữa các chân 8 (+rg) và 1 (-rg).Mức tăng sau đó được tính toán bằng cách sử dụng công thức.

G = (49,4 kΩ / r_G) + 1.

Công thức này đảm bảo mức tăng chính xác bằng cách chọn các giá trị điện trở một cách thích hợp, cung cấp một phương pháp đơn giản nhưng mạnh mẽ để điều chỉnh hiệu suất của bộ khuếch đại theo nhu cầu cụ thể.Một khía cạnh thường bị bỏ qua là dòng sai lệch đầu vào.Thiết kế của AD620 giảm thiểu dòng điện này, nhưng giảm thiểu bất kỳ sự mất cân bằng nào trong trở kháng nguồn được kết nối với các chân đầu vào vẫn đang được giải quyết.Giảm thiểu sự không phù hợp làm giảm điện áp bù, cải thiện độ chính xác tổng thể, điều này chủ yếu là nguy hiểm trong các thiết bị chính xác trong đó sự khác biệt nhỏ về vấn đề quan trọng.Biến đổi nhiệt độ có thể ảnh hưởng đáng kể đến hiệu suất của AD620.Đảm bảo rằng điện trở được sử dụng cho cài đặt khuếch đại có hệ số nhiệt độ thấp có lợi cho việc duy trì mức tăng ổn định trên phạm vi nhiệt độ rộng.Trong các ứng dụng bị ảnh hưởng bởi các điều kiện môi trường, sự ổn định này rất hữu ích cho hiệu suất nhất quán.Trong các tình huống thực tế như hệ thống giám sát công nghiệp, duy trì sự ổn định trong việc tăng mặc dù dao động nhiệt độ đang hoạt động để tránh sự thiếu chính xác.Điều này nhấn mạnh tầm quan trọng của việc lựa chọn các thành phần phù hợp với môi trường hoạt động, do đó đảm bảo giám sát đáng tin cậy và chính xác.Chân tham chiếu (chân 5) ảnh hưởng đáng kể đến điện áp đầu ra.Nối đất pin này cùng với chân 4 thường không đầu ra khi không có chênh lệch điện áp đầu vào.Tuy nhiên, trong các thiết lập nâng cao hơn, việc kết nối mã PIN này với một điện áp cụ thể có thể giới thiệu một phần bù đã biết trong đầu ra, có lợi trong các ứng dụng yêu cầu thay đổi tham chiếu điện áp chính xác.

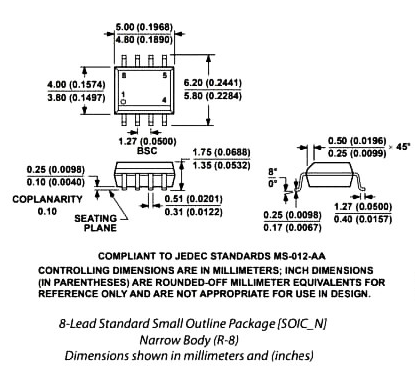

Bao bì AD620

Về các thiết bị tương tự

Các thiết bị tương tự Inc. (NASDAQ: ADI) vượt trội trong thiết kế, sản xuất và tiếp thị các mạch tích hợp tương tự, tín hiệu hỗn hợp và tín hiệu số (DSP) hiệu suất cao (DSP).Được thành lập vào năm 1965, ADI đã cam kết vượt qua các thách thức kỹ thuật phức tạp trong xử lý tín hiệu.Các giải pháp khéo léo của chúng có khả năng biến các hiện tượng trong thế giới thực như nhiệt độ, áp suất và tốc độ thành tín hiệu điện chính xác, do đó cho phép các ứng dụng thực tế và đa dạng trên toàn cầu.

Trong nhiều thập kỷ, ADI đã chuyển từ chỉ tập trung vào công nghệ tương tự sang nắm bắt một cách tiếp cận toàn diện hơn bao gồm các công nghệ tín hiệu hỗn hợp và DSP.Sự thay đổi này phản ánh một xu hướng rộng hơn trong ngành công nghiệp điện tử hướng tới việc tích hợp nhiều chức năng vào một chip duy nhất, tăng cường hiệu suất và giảm tiêu thụ năng lượng.Các giải pháp của ADI tìm thấy vị trí của họ trong các ứng dụng trên các hệ thống tự động hóa công nghiệp, chăm sóc sức khỏe, điện tử tiêu dùng và hệ thống ô tô.

Danh mục đầu tư của ADI bao gồm một loạt các sản phẩm tương tự chính xác của công nghệ như bộ khuếch đại, sản phẩm tuyến tính và bộ chuyển đổi dữ liệu, nghiêm trọng cho cảm biến và đo lường độ phân giải cao.Các giải pháp tín hiệu hỗn hợp kết hợp các mạch tương tự và kỹ thuật số trên một chip duy nhất, cung cấp chức năng và hiệu quả nâng cao.

Biểu dữ liệu PDF

AD620BN DataSheets:

AD620.pdf

AD620BRZ-R7 DataSheets:

AD620.pdf

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. AD623 có thể thay thế AD620 không?

AD620 và AD623 đều là bộ khuếch đại thiết bị đơn với khả năng tương thích pin.Yếu tố khác biệt giữa chúng nằm ở các yêu cầu cung cấp năng lượng của họ: AD620 cần nguồn cung cấp kép, trong khi AD623 có thể hoạt động với nguồn cung cấp kép hoặc đơn.Do đó, AD620 có thể được thay thế bằng AD623 nếu mạch ban đầu sử dụng nguồn cung cấp năng lượng kép.Bạn thường có thể chọn AD623 cho hiệu quả năng lượng và thiết kế năng lượng đơn giản hóa, vì nó hoạt động với một nguồn cung cấp.Sau khi thay thế như vậy, hiệu suất của bảng vi điều khiển vẫn ổn định và tiếp tục thực hiện các nhiệm vụ của mình một cách liền mạch, đảm bảo độ tin cậy trong các ứng dụng thực tế.

2. Các chân AD620 đại diện cho gì?

P1 và P8: Điện trở thiết lập tăng bên ngoài

P2 và P3: Đầu vào đầu vào

P6: Thiết bị đầu ra đầu ra

P4 và P7: ± 5V cung cấp năng lượng

P5: Đầu vào điện áp tham chiếu (400mV)

Cấu hình pin cụ thể này tạo điều kiện cho các kết nối thành phần có cấu trúc và tối ưu hóa, đảm bảo hiệu suất nhất quán và đơn giản hóa các quá trình khắc phục sự cố.

3. AD620 hoạt động như thế nào?

AD620 dựa trên thiết kế ba op truyền thống nhưng bao gồm các cải tiến hiệu suất đáng kể phạm vi cung cấp năng lượng rộng (± 2,3, ± 18 V) và mức tiêu thụ năng lượng thấp (dòng điện tối đa là 1,3 mA).Những tính năng này làm cho nó phù hợp cho các thiết kế điện áp thấp, công suất thấp.Bản dựng nguyên khối và hiệu chuẩn laser của nó đảm bảo độ chính xác cao.Sử dụng đầu vào lưỡng cực khác biệt thông qua quy trình β đạt được dòng phân cực đầu vào thấp hơn và ổn định dòng điện thu âm thông qua phản hồi bên trong.Phương trình khuếch đại là g = 49,4kΩ / r_g + 1, trong đó r_g là điện trở bên ngoài điều khiển mức tăng.Điều này phản ánh các thực tiễn sáng tạo trong thiết bị điện tử, nêu bật tầm quan trọng của độ chính xác và hiệu quả trong thiết kế thành phần đương đại.

4. Đầu ra AD620 nào?

AD620, như một bộ khuếch đại thiết bị tăng có thể điều chỉnh, cung cấp tín hiệu điện áp.Tính linh hoạt sản lượng này đặc biệt khăng khăng cho các ứng dụng yêu cầu khuếch đại tín hiệu chính xác, chẳng hạn như thiết bị y tế và kiểm soát quy trình công nghiệp.Khả năng của nó để cung cấp khuếch đại tín hiệu chính xác nhấn mạnh vai trò của nó trong việc duy trì các tiêu chuẩn hiệu suất cao trong các ứng dụng nghiêm trọng.

5. Tại sao đầu ra AD620 luôn âm?

Nếu đầu ra vẫn âm mặc dù đầu vào ± 5V, một số yếu tố có thể được chơi quá mức và mất cân bằng mạch.Kiểm tra điện trở có thể điều chỉnh được liên kết với các chân tăng để đảm bảo nó đáp ứng các thông số kỹ thuật của biểu đồ và mức tăng không quá cao, điều này có thể làm giảm nguy cơ khuếch đại tín hiệu nhiễu.Bằng cách duy trì mức tăng vừa phải trong giai đoạn đầu tiên và cân bằng khả năng chống sai lệch, bạn có thể giải quyết các vấn đề độ trung thực và độ ổn định tín hiệu một cách hiệu quả.Các kỹ thuật khắc phục sự cố này nhấn mạnh các biện pháp thực tế để duy trì tính toàn vẹn tín hiệu trong các mạch tương tự.
