Điện trở 220 ohm

Điện trở là các bộ phận nhỏ được sử dụng trong các mạch điện tử để giúp kiểm soát dòng điện.Một loại phổ biến là điện trở 220 ohm, thường được sử dụng vì nó chỉ cung cấp đúng lượng điện trở cho nhiều tình huống.Cho dù bạn đang xây dựng các mạch LED đơn giản hoặc làm việc với các thiết lập điện tử tiên tiến hơn, điện trở 220 ohm có thể giúp đảm bảo rằng mọi thứ đều hoạt động trơn tru.Hướng dẫn này sẽ giải thích các tính năng, cách sử dụng và chi tiết của điện trở 220 ohm theo cách dễ hiểu, vì vậy bạn có thể thấy nó phù hợp với các loại dự án khác nhau như thế nào.

Danh mục

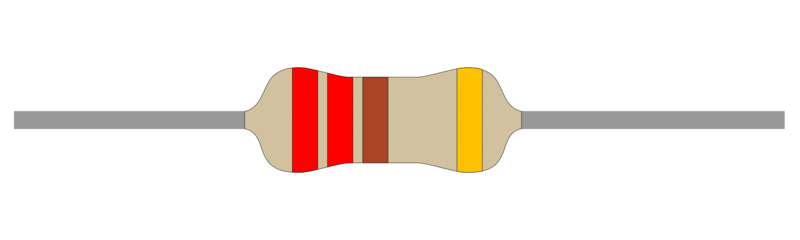

Hình 1: 220 ohm điện trở

Điện trở 220 ohm là gì?

Một điện trở 220 ohm là một phần điện tử nhỏ làm chậm dòng điện của dòng điện trong một mạch.Nó cung cấp cho 220 oms điện trở, điều đó có nghĩa là nó kiểm soát số lượng dòng điện có thể đi qua.Số "220" cho bạn biết điện trở của điện trở bao nhiêu và "ohms" là thiết bị được sử dụng để đo điện trở đó, được hiển thị bằng biểu tượng "."

Loại điện trở này thường được sử dụng khi bạn cần giới hạn dòng điện ở một mức nhất định để tránh các vấn đề như quá nóng hoặc làm hỏng các bộ phận khác trong mạch.Điện trở 220 ohm là một điện trở cấp trung, có nghĩa là nó không chặn dòng điện quá nhiều nhưng cũng không cho phép quá nhiều.Nó thường được sử dụng trong các thiết bị điện tử hàng ngày, chẳng hạn như khi bạn kết nối đèn LED với nguồn điện.Điện trở giúp đảm bảo đèn LED không nhận được nhiều điện hơn nó có thể xử lý.

Điện trở 220 ohm rất đơn giản để xác định bằng cách sử dụng các dải màu được in trên phần, đại diện cho giá trị của nó.Đó là một lựa chọn phổ biến trong nhiều mạch vì nó cung cấp đúng lượng kháng thuốc cho nhiều tình huống khác nhau.

Các tính năng chính của điện trở 220 ohm

Một điện trở 220 ohm là một phần phổ biến được sử dụng trong các mạch điện tử để kiểm soát dòng điện.Nó giúp ngăn chặn quá nhiều dòng điện chảy qua các phần khác của mạch, có thể gây ra thiệt hại.Dưới đây là các tính năng chính của điện trở này, được giải thích bằng các thuật ngữ đơn giản.

Giá trị kháng: 220 ohms

Điện trở 220 ohm có điện trở 220 ohms.Điện trở có nghĩa là bao nhiêu điện trở làm chậm dòng điện.Điện trở càng cao, dòng điện càng ít đi qua.Trong trường hợp này, 220 ohms cung cấp một lượng điện trở vừa phải, rất tốt cho việc kiểm soát dòng điện trong các mạch cơ bản khác nhau.Ví dụ, khi kết nối đèn LED với nguồn điện, điện trở này giúp giữ cho dòng điện ở mức an toàn để đèn LED không bị cháy.

Xếp hạng sức mạnh

Xếp hạng công suất của một điện trở cho thấy nó có thể xử lý bao nhiêu năng lượng trước khi nó quá nóng.Công suất được đo bằng watt (W) và xếp hạng công suất chung cho các điện trở là 1/4 watt (0,25W), 1/2 watt (0,5W) và 1 watt.Nếu điện trở được sử dụng trong một mạch trong đó quá nhiều năng lượng đi qua nó, điện trở có thể nóng và thậm chí bị hỏng.Ví dụ, một điện trở 1/4 watt 220 ohm có thể xử lý tới 0,25 watt trước khi nó quá nóng.Điều quan trọng là chọn xếp hạng năng lượng phù hợp dựa trên lượng dòng điện trong mạch của bạn để tránh làm hỏng điện trở hoặc các thành phần khác.

Sức chịu đựng

Sự dung nạp cho bạn biết điện trở thực tế của điện trở gần như thế nào với giá trị được dán nhãn của nó.Nó thường được đưa ra theo tỷ lệ phần trăm, như ± 5% hoặc ± 10%.Ví dụ, điện trở 220 ohm với dung sai ± 5% có nghĩa là điện trở thực tế của nó có thể ở bất cứ đâu từ 209 đến 231 ohms.Dung sai được thể hiện bằng một dải màu trên điện trở, với vàng đại diện cho ± 5% và bạc đại diện cho ± 10%.Tính dung sai thấp hơn có nghĩa là giá trị của điện trở chính xác hơn, trong khi dung sai cao hơn có nghĩa là nó có thể thay đổi nhiều hơn từ giá trị được dán nhãn của nó.

Hệ số nhiệt độ

Hệ số nhiệt độ giải thích mức điện trở của điện trở thay đổi bao nhiêu khi nhiệt độ tăng hoặc giảm.Nó được đo bằng các phần triệu trên mỗi độ C (ppm/° C).Ví dụ, nếu một điện trở có hệ số nhiệt độ 100 ppm/° C, nó sẽ thay đổi điện trở của nó một chút (0,022 ohms đối với điện trở 220 ohm) cho mỗi độ thay đổi nhiệt độ.Hệ số nhiệt độ càng thấp, giá trị điện trở của điện trở càng ít thay đổi khi nhiệt độ dịch chuyển, điều này có thể giúp giữ cho mạch hoạt động trơn tru ngay cả khi nhiệt độ thay đổi.

Sự ổn định và độ tin cậy

Các điện trở tốt được thực hiện để kéo dài và để tiếp tục hoạt động tốt ngay cả khi các điều kiện xung quanh chúng thay đổi, như nếu nhiệt độ hoặc độ ẩm tăng lên hoặc nếu chúng được sử dụng trong một thời gian dài.Tính ổn định có nghĩa là điện trở sẽ giữ giá trị điện trở của nó mà không bị trôi quá nhiều, trong khi độ tin cậy có nghĩa là nó sẽ tiếp tục hoạt động mà không bị hỏng.Một điện trở 220 ohm vẫn ổn định và đáng tin cậy giúp đảm bảo mạch của bạn tiếp tục hoạt động như mong đợi theo thời gian, mà không cần điều chỉnh hoặc thay thế liên tục.

Mã màu

Điện trở sử dụng các dải màu để hiển thị giá trị của chúng, giúp dễ dàng xác định chúng mà không cần một công cụ để đo chúng.Đối với điện trở 220 ohm, các dải màu có màu đỏ, đỏ và nâu.Dải màu đỏ thứ nhất đại diện cho số 2, dải màu đỏ thứ hai cũng đại diện cho 2 và dải màu nâu có nghĩa là bạn nhân với 10. Vì vậy, 22 nhân với 10 bằng 220 ohms.Dải thứ tư, thường là vàng hoặc bạc, cho thấy khả năng chịu đựng (vàng cho ± 5%, bạc cho ± 10%).Các mã màu này cho phép mọi người nhanh chóng tìm ra giá trị của một điện trở trong nháy mắt.

Các loại gói điện trở 220 ohm

Các điện trở, bao gồm điện trở 220 ohm, có các hình dạng và kích thước khác nhau để phù hợp với các mục đích sử dụng khác nhau.Những hình dạng và kích thước này được gọi là loại gói, và chúng giúp phù hợp với các điện trở thành các loại thiết lập điện tử khác nhau.Hai loại chính là các điện trở xuyên lỗ và điện trở gắn trên bề mặt (SMD).

Điện trở xuyên lỗ

Hình 2: Điện trở xuyên lỗ

Các điện trở xuyên lỗ lớn hơn và có dây dẫn dây dài đi qua các lỗ trên bảng mạch in (PCB).Chúng thường được sử dụng khi các điện trở cần phải mạnh mẽ và dễ đặt.Có hai loại điện trở xuyên lỗ: Axial và xuyên tâm.

• Điện trở trục

Hình 3: Điện trở trục

Điện trở trục có dây (chì) dính ra từ cả hai đầu của cơ thể điện trở.Hình dạng này làm cho chúng dễ dàng để làm việc, đặc biệt là khi đặt các mạch với nhau bằng tay.Chúng thường được sử dụng trong các dự án nhỏ hoặc khi thử nghiệm thiết kế mạch mới.

• Điện trở xuyên tâm

Hình 4: Điện trở xuyên tâm

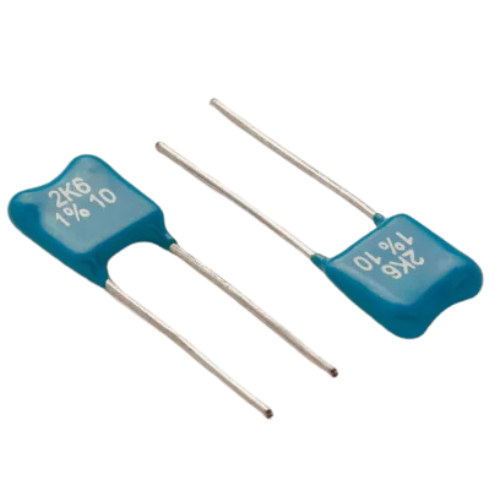

Điện trở xuyên tâm có cả hai dây đi ra từ cùng một phía.Các điện trở này chiếm ít không gian hơn, làm cho chúng hữu ích khi có nhiều chỗ có sẵn trên bảng mạch, đặc biệt là các thành phần cao.

Điện trở gắn trên bề mặt (SMD)

Hình 5: Điện trở có mặt trên bề mặt (SMD)

Các điện trở gắn trên bề mặt, hoặc điện trở SMD, rất nhỏ và được đặt trực tiếp lên bề mặt của bảng mạch.Chúng không có dây dài như điện trở xuyên lỗ.Điện trở SMD thường được sử dụng trong các thiết bị có không gian chặt chẽ, chẳng hạn như trong điện thoại hoặc các thiết bị nhỏ.Bởi vì chúng rất nhỏ, các máy thường đặt chúng lên bảng mạch trong quá trình sản xuất.

Mã màu 220 ohm

	Ban nhạc Một	Ban nhạc Hai	Ban nhạc Ba	Ban nhạc Bốn	Ban nhạc Năm	Ban nhạc Sáu
Bốn Ban nhạc	Màu đỏ	Màu đỏ	Màu nâu	± %	-	-
Năm Ban nhạc	Màu đỏ	Màu đỏ	Đen	Đen	± %	-
Sáu Ban nhạc	Màu đỏ	Màu đỏ	Đen	Đen	± %	R (t °)

Để tìm ra điện trở của điện trở 220 ohm, bạn có thể sử dụng các dải màu trên điện trở và biểu đồ màu điện trở để giải mã chúng.Một điện trở 220 ohm phổ biến có thể có mã màu này:

• Màu đỏ-nâu đỏ (với dung sai ± 5%) hoặcĐỏ đỏ-đen-đen-vàng (với dung sai ± 5%)

Đây là cách nó hoạt động:

Các Ban nhạc đầu tiên (màu đỏ) là viết tắt của số 2.

Các Ban nhạc thứ 2 (màu đỏ) Cũng là viết tắt của số 2.

Các Ban nhạc thứ 3 (Brown) Nói với bạn để nhân với 10.

Các Ban nhạc thứ 4 (vàng) có nghĩa là điện trở có dung sai ± 5%.

Điều này mang lại cho điện trở một giá trị 220 ohms, với dung sai ± 5%.Điều này có nghĩa là điện trở thực tế có thể nằm trong khoảng từ 209 ohms đến 231 ohms.

Dung sai 10% thay thế

Đối với dung sai 10%, dải thứ tư sẽ là bạc, điều đó có nghĩa là giá trị của điện trở có thể dao động từ 198 ohms đến 242 ohms.

Điện trở 5 băng tần và 6 băng tần:

• Điện trở 5 băng tần: Một dải bổ sung giúp cung cấp cách đọc chính xác hơn về giá trị của điện trở.Ví dụ, điện trở 220 ohm có thể có các dải màu như vàng-đen-đen-đen.

• Điện trở 6 băng tần: Các điện trở này có dải thứ sáu cho thấy giá trị của điện trở thay đổi theo nhiệt độ như thế nào, được gọi là hệ số nhiệt độ.

Cách đọc mã màu điện trở

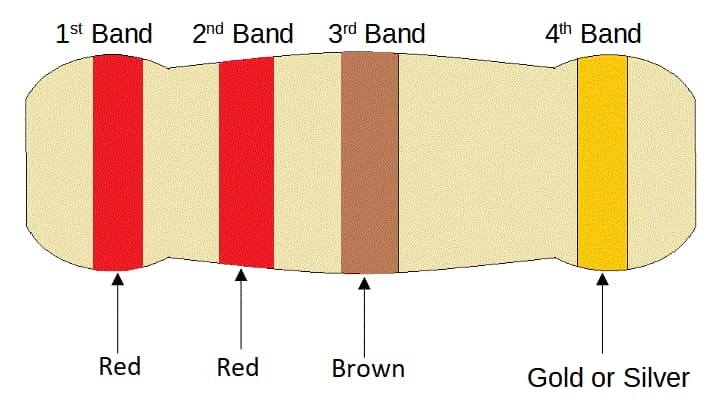

Hình 6: Sơ đồ mã màu điện trở 4 băng tần

Đọc mã màu của điện trở là một quá trình đơn giản một khi bạn biết cách diễn giải các dải trên điện trở.Các điện trở thường có các dải màu 4, 5 hoặc 6 đại diện cho giá trị, dung sai và đôi khi hệ số nhiệt độ của chúng.Dưới đây là phương pháp từng bước rõ ràng để đọc điện trở 4 băng tần, đây là loại phổ biến nhất:

• Bắt đầu với ban nhạc xa nhất từ ​​dải dung sai. Dải dung sai thường là vàng hoặc bạc, giúp dễ dàng xác định.

• Hai băng tần đầu tiên (hoặc ba) đại diện cho các chữ số quan trọng. Đây là những con số cung cấp giá trị cốt lõi của điện trở.

• Dải thứ ba (hoặc thứ tư) đại diện cho hệ số nhân. Điều này nhân lên giá trị cốt lõi để cung cấp cho bạn điện trở thực tế trong ohms ().

• Ban nhạc cuối cùng đại diện cho sự dung nạp. Điều này cho bạn biết điện trở chính xác như thế nào, thường tính theo tỷ lệ phần trăm như ± 5% (vàng) hoặc ± 10% (bạc).

Ví dụ: Đọc điện trở 220 ohm (4 dải)

• Band 1 (màu đỏ): 2 (chữ số đầu tiên)

• Band 2 (màu đỏ): 2 (chữ số thứ hai)

• Band 3 (Brown): 10 (nhân của 10)

• Band 4 (vàng): ± 5% (khả năng chịu đựng)

Đặt cái này lại với nhau:

Hai chữ số đầu tiên (22) được nhân với 10, dẫn đến 220 ohms.

Dải vàng biểu thị điện trở có dung sai ± 5%, có nghĩa là điện trở thực tế có thể thay đổi giữa 209 ohms và 231 ohms.

Ứng dụng của điện trở 220 ohm

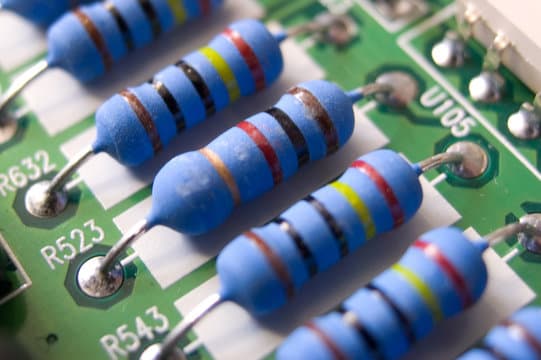

Hình 7: 220 ohm điện trở trong mạch điện tử

Một điện trở 220 ohm thường được sử dụng trong các loại mạch điện tử khác nhau vì nó cung cấp sự cân bằng tốt về điện trở và độ tin cậy.Dưới đây là một số cách sử dụng phổ biến của điện trở 220 ohm, được giải thích bằng các thuật ngữ đơn giản:

Mạch dẫn đầu

Trong các mạch LED, một điện trở 220 ohm được sử dụng để kiểm soát dòng điện của dòng điện.Nếu không có điện trở này, đèn LED có thể lấy quá nhiều điện, khiến nó trở nên quá nóng và ngừng hoạt động.Điện trở giúp điều khiển dòng điện để đèn LED có thể hoạt động đúng mà không bị hỏng.

Dải phân cách điện áp

Một điện trở 220 ohm có thể được sử dụng với các điện trở khác để chia điện áp thành các phần nhỏ hơn.Điều này rất hữu ích khi bạn cần cung cấp năng lượng cho các thiết bị chỉ có thể xử lý điện áp thấp hơn những gì nguồn năng lượng chính cung cấp.

Bóng bán dẫn thiên vị

Trong các mạch sử dụng bóng bán dẫn, điện trở 220 ohm giúp bóng bán dẫn hoạt động chính xác.Các bóng bán dẫn giống như công tắc hoặc bộ khuếch đại, và điện trở giúp chúng ở trong phạm vi làm việc phù hợp để chúng có thể bật và tắt mọi thứ hoặc tăng tín hiệu, tùy thuộc vào cách chúng được sử dụng.

Mạch phản hồi

Trong một số mạch, đặc biệt là trong nguồn cung cấp năng lượng, các điện trở giúp kiểm soát lượng điện áp đầu ra hoặc dòng điện.Một điện trở 220 ohm có thể được sử dụng trong một vòng phản hồi, trong đó nó giúp tinh chỉnh mạch, giữ cho mọi thứ ổn định và đảm bảo mạch hoạt động như mong đợi.

Xếp hạng công suất cho điện trở 220 ohm

Các điện trở có cùng giá trị điện trở, như điện trở 220 ohm, có thể đi kèm với xếp hạng công suất khác nhau.Những xếp hạng này cho thấy điện trở có thể tiêu tan một cách an toàn mà không bị quá nóng hoặc bị hư hỏng.Việc lựa chọn công suất phụ thuộc vào các yêu cầu của mạch cụ thể.Dưới đây là xếp hạng công suất phổ biến cho các điện trở 220 ohm và các ứng dụng điển hình của chúng:

Điện trở 1 watt: Được thiết kế cho các mạch cần làm tiêu tan một lượng nhiệt lớn hơn.Lý tưởng cho các ứng dụng công suất cao hơn, nơi nhiều dòng điện đi qua, tạo ra nhiều nhiệt hơn.Những điện trở này cồng kềnh hơn và có thể chịu được nhiều ứng suất nhiệt hơn.

Điện trở 1/2 watt: Cung cấp sự cân bằng giữa kích thước và tản nhiệt.Nó phù hợp cho các mạch năng lượng trung bình nơi không gian bị hạn chế, nhưng mạch vẫn cần xử lý các mức năng lượng vừa phải.

Điện trở 1/4 watt: Loại phổ biến nhất được sử dụng trong các ứng dụng năng lượng thấp, chẳng hạn như xử lý tín hiệu hoặc các dự án điện tử cơ bản.Những điện trở này là nhỏ và rẻ tiền, làm cho chúng lý tưởng cho việc sử dụng đa năng.

Điện trở 5 watt: Có nghĩa là cho các ứng dụng công suất cao như nguồn cung cấp năng lượng hoặc bộ khuếch đại âm thanh, trong đó lượng nhiệt đáng kể được tạo ra.Các điện trở này lớn hơn và có thể xử lý các mức công suất cao hơn nhiều, đảm bảo mạch hoạt động an toàn trong điều kiện tải nặng.

Phần kết luận

Điện trở 220 ohm, với khả năng điều khiển dòng điện, được sử dụng trong nhiều loại mạch khác nhau, từ đèn LED đến các thiết lập phức tạp hơn như dải phân cách điện áp và mạch bóng bán dẫn.Ghi nhãn rõ ràng của nó thông qua mã màu và xếp hạng năng lượng khác nhau của nó làm cho nó trở thành một lựa chọn phổ biến trong số những người làm việc với thiết bị điện tử.Bằng cách biết các tính năng chính của nó, chẳng hạn như giá trị điện trở, khả năng chịu đựng và xếp hạng năng lượng, bạn có thể chọn điện trở phù hợp cho dự án của mình và tránh các vấn đề tiềm ẩn như quá nóng.Điện trở 220 ohm giúp giữ cho các mạch hoạt động như mong đợi, làm cho nó trở thành một phần đáng tin cậy và hữu ích của nhiều dự án điện tử.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Làm thế nào để xác định điện trở 220 ohm?

Để xác định điện trở 220 ohm, bạn cần nhìn vào các dải màu trên đó.Các màu có màu đỏ, đỏ và nâu.Màu đỏ thứ nhất đại diện cho 2, màu đỏ thứ hai cũng đại diện cho 2 và dải màu nâu có nghĩa là bạn nhân với 10. Điều này cho tổng số 220 ohms.Dải thứ tư, thường là vàng hoặc bạc, cho thấy điện trở chính xác như thế nào.

2. Tại sao chúng ta sử dụng điện trở 220 ohm cho đèn LED?

Chúng tôi sử dụng điện trở 220 ohm với đèn LED để ngăn quá nhiều điện chảy qua đèn LED.Nếu quá nhiều dòng điện đi qua, đèn LED có thể quá nóng và ngừng hoạt động.Điện trở giúp kiểm soát dòng điện, bảo vệ đèn LED.

3. Điện áp của điện trở 220 ohm là bao nhiêu?

Một điện trở không có điện áp riêng.Tuy nhiên, nó ảnh hưởng đến điện áp trong một mạch dựa trên số lượng dòng điện đi qua nó.Bạn có thể tính toán mức giảm điện áp trên điện trở 220 ohm bằng công thức V = I x R, trong đó "V" là điện áp ", I" là dòng điện và "R" là điện trở.

4. Điện trở kích thước nào để giảm 12V xuống 5V?

Để thấp hơn 12V đến 5V, bạn thường cần nhiều hơn chỉ một điện trở.Tốt nhất là sử dụng bộ điều chỉnh điện áp hoặc bộ chia điện áp được làm từ hai điện trở.Các giá trị điện trở chính xác sẽ phụ thuộc vào dòng chảy trong mạch.Chỉ sử dụng một điện trở không phải là một cách đáng tin cậy để giảm điện áp trong hầu hết các trường hợp.

5. Làm thế nào để biết điện trở sử dụng cho đèn LED nào?

Để tìm ra điện trở nào để sử dụng với đèn LED, bạn cần biết điện áp chuyển tiếp LED LED và bao nhiêu dòng bạn muốn nó sử dụng.Khi bạn có điều đó, hãy sử dụng công thức r = (vsource - vled) / IleD.Điều này sẽ cung cấp cho bạn giá trị điện trở giới hạn dòng điện ở mức phù hợp để đèn LED hoạt động đúng mà không bị hỏng.
