Điện trở 1k ohm

Điện trở là các thành phần cơ bản trong các thiết bị điện tử điều khiển dòng điện trong các thiết bị.Điện trở OHM 1K là tốt để cân bằng và ổn định các mạch điện tử.Bài viết này khám phá vai trò của điện trở 1K, giải thích cách thức hoạt động của nó, tại sao mã hóa màu của nó lại quan trọng để xác định nó và đảm bảo độ chính xác và phạm vi sử dụng rộng rãi.Nó cũng thảo luận về các loại điện trở 1K OHM khác nhau và so sánh các điện trở với các dải 4 màu và 5 màu.Các dải màu này giúp đáp ứng các nhu cầu cụ thể cho độ chính xác và phù hợp cho các mục đích sử dụng khác nhau.Tổng quan này nêu bật các điện trở trong thiết kế thiết bị điện tử và thảo luận về các yếu tố kỹ thuật và thực tế ảnh hưởng đến việc chọn đúng loại điện trở cho các dự án kỹ thuật.

Danh mục

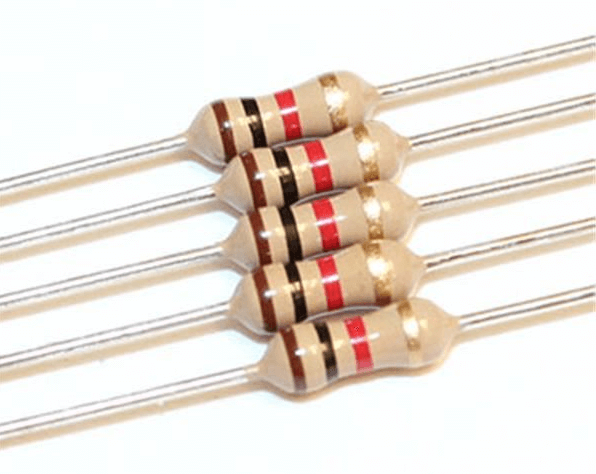

Hình 1: Điện trở 1K

Điện trở 1K là gì?

Điện trở điều chỉnh dòng điện hoặc điện áp ở các phần khác nhau của mạch để duy trì sự ổn định và bảo vệ các thành phần nhạy cảm khỏi thiệt hại tiềm tàng.Một điện trở 1K, có nghĩa là nó có giá trị điện trở là 1.000 ohms, thường được sử dụng trong các tình huống cần thiết để giữ cho dòng điện trong mức an toàn và hiệu quả.

Hình 2: Điện trở 1K

Nhãn '1K' đến từ việc kết hợp số 1 với tiền tố 'kilo-', có nghĩa là 1.000.Điều này cho chúng ta biết rằng một điện trở 1K cung cấp 1.000 ohms điện trở là một lựa chọn tốt cho các mạch nơi dòng điện rất cao hoặc rất thấp không lý tưởng.Bằng cách cung cấp một mức điện trở cân bằng, điện trở 1K đóng vai trò chính trong các mạch, giúp các nhiệm vụ như thời gian và điều hòa tín hiệu.

Mã màu điện trở 1K

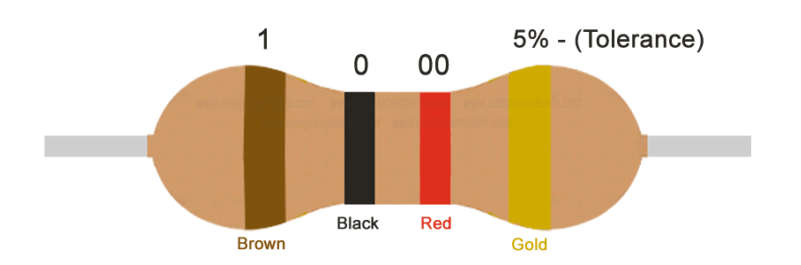

Hình 3: Mã màu điện trở 1K

Vậy làm thế nào để Đọc mã màu điện trở?Hãy tìm ra câu trả lời.

• Hai dải đầu tiên (màu nâu và đen): đại diện cho hai chữ số đầu tiên của điện trở.

Brown = 1

Đen = 0

Tạo thành số '10'.

• Ban nhạc thứ ba (màu đỏ): hoạt động như hệ số nhân.

Màu đỏ chỉ ra một hệ số 100.

Nhân '10' với 100 để nhận 1.000 ohms (1k ohms).

• Ban nhạc cuối cùng (vàng): đại diện cho sự khoan dung.

Vàng cho thấy khả năng chịu đựng ± 5%.

Điện trở thực tế có thể thay đổi giữa 950 đến 1.050 ohms.

Ứng dụng của điện trở 1K

Điện trở 1K được sử dụng theo nhiều cách khác nhau trong các mạch điện tử, từ các tác vụ đơn giản như giới hạn điện áp dòng điện hoặc phân chia đến các ứng dụng tiên tiến hơn trong các hệ thống phức tạp.Ví dụ, trong thiết bị âm thanh, điện trở 1K là tuyệt vời trong các bộ khuếch đại công suất, nơi chúng hoạt động với các tụ điện hoặc cuộn cảm để điều chỉnh pha của tín hiệu.Điều này giúp duy trì âm thanh rõ ràng, chất lượng cao bằng cách đảm bảo đầu ra vẫn ổn định và không bị biến dạng.

Điện trở 1K cũng được sử dụng trong các mạch khuếch đại kéo đẩy làm tải phát.Điều này cải thiện hiệu suất của các bóng bán dẫn, làm cho toàn bộ mạch hiệu quả và đáng tin cậy hơn.Họ cũng đóng một vai trò chính trong các mạch bảo vệ quá dòng.Khi quá nhiều dòng điện chảy qua, điện trở 1K được thiết kế để đốt cháy trước tiên, tự hy sinh để bảo vệ các thành phần hữu ích và đắt tiền hơn.Khả năng này hoạt động như một rào cản bảo vệ là tốt để giảm thiệt hại cho các bộ phận nhạy cảm của mạch, cuối cùng giảm chi phí sửa chữa và ngăn chặn thời gian ngắn hơn trong các hệ thống điện tử.

Các loại điện trở 1k ohm

Điện trở ohm 1K có các loại khác nhau, mỗi loại được thực hiện cho các mục đích sử dụng cụ thể dựa trên cách chúng thực hiện và những gì họ đã sử dụng.

Điện trở màng carbon là linh hoạt và thường được sử dụng trong các thiết bị điện tử hàng ngày.Họ đạt được sự cân bằng tốt giữa chi phí và hiệu suất.Chúng có tiếng ồn vừa phải và sự ổn định khá, làm cho chúng đáng tin cậy cho các mạch chung.

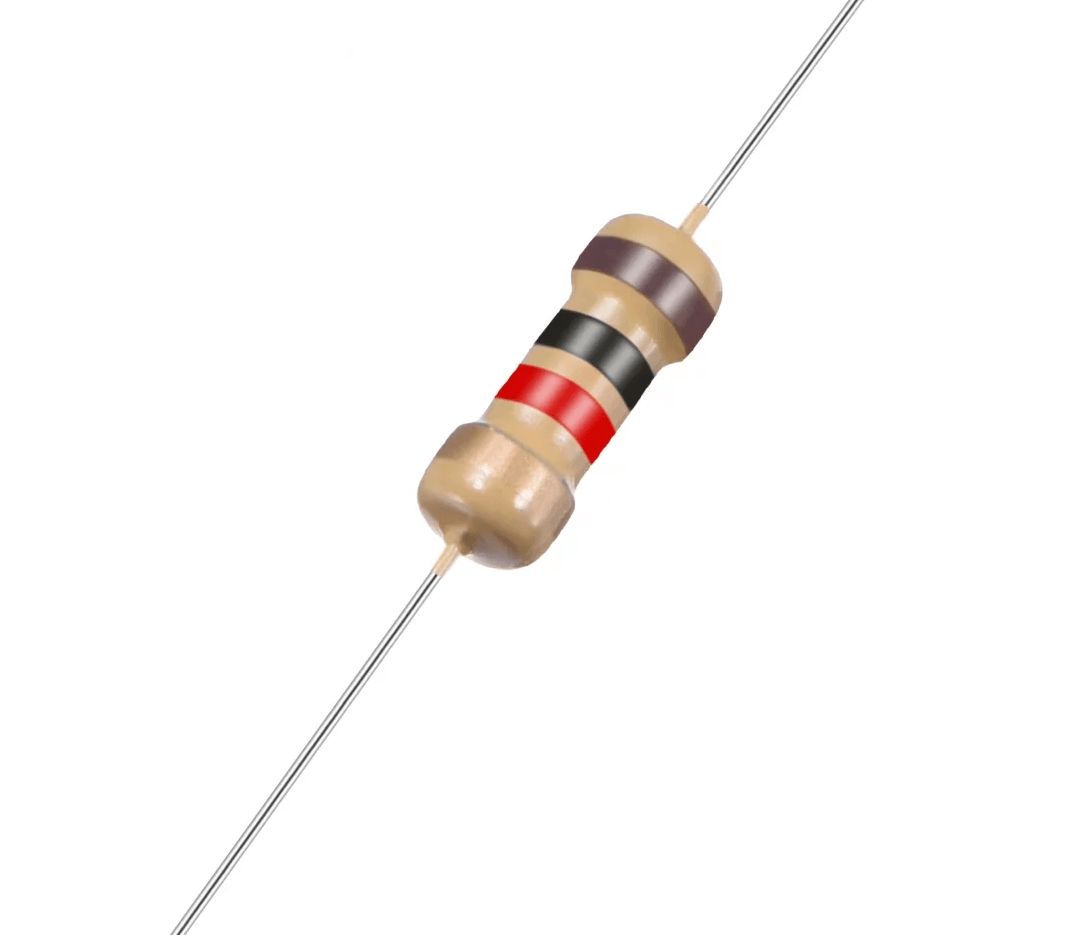

Hình 4: Điện trở màng carbon

Điện trở phim kim loại Cung cấp độ chính xác tốt hơn và tiếng ồn thấp hơn.Chúng ổn định hơn và rất tốt cho các mạch cần tín hiệu chính xác và nhiễu tối thiểu.Chúng được sử dụng trong các thiết bị như dụng cụ đo hoặc thiết bị âm thanh, trong đó ngay cả những thay đổi nhỏ về điện trở cũng có thể ảnh hưởng đến hiệu suất.

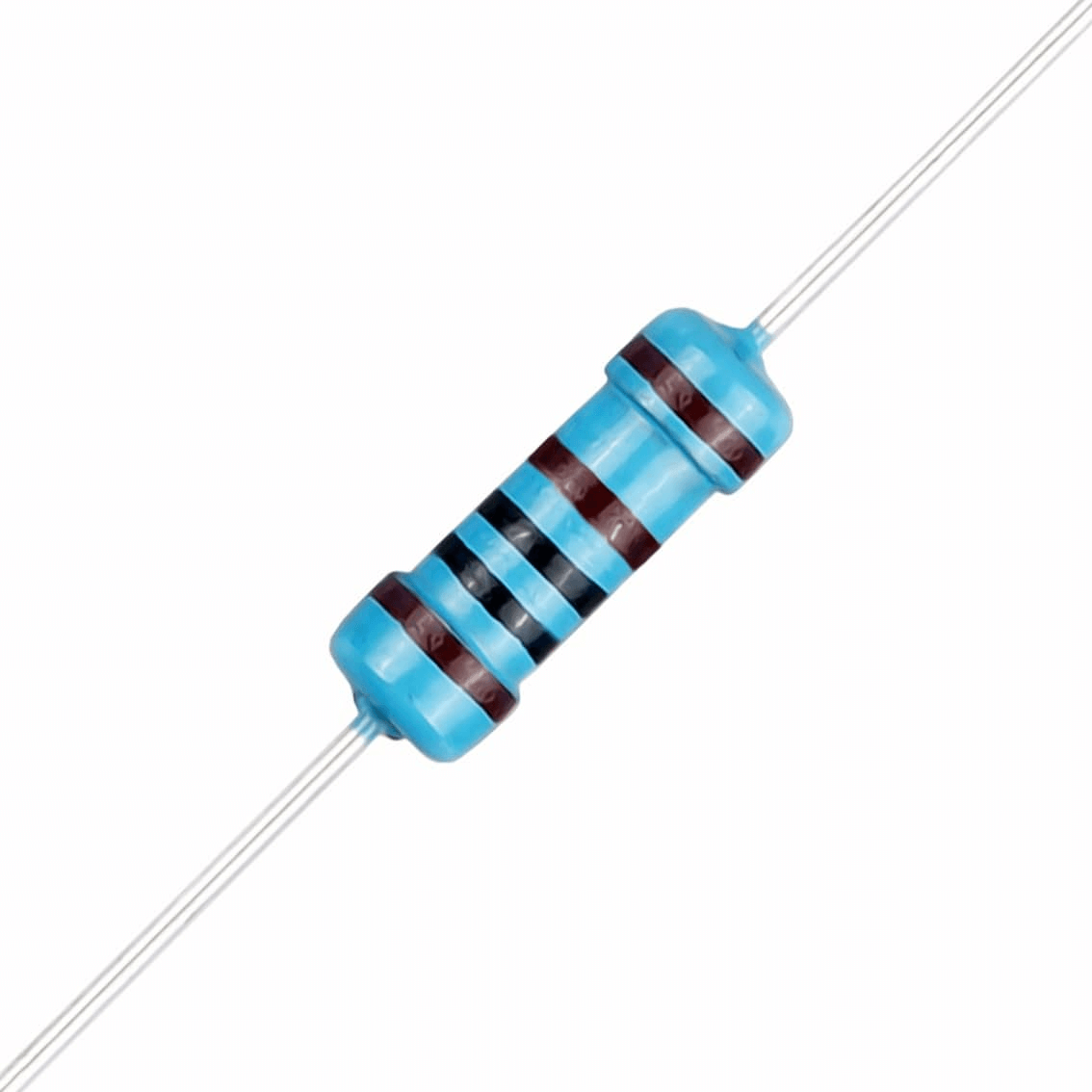

Hình 5: Điện trở phim kim loại

Điện trở dây được xây dựng để xử lý công suất cao và rất chính xác.Chúng rất bền và có thể chịu tải trọng điện lớn hơn, giúp chúng hữu ích trong những thứ như nguồn cung cấp điện hoặc điều khiển động cơ, trong đó cả hiệu quả và độ tin cậy được mong đợi.

Hình 6: Điện trở Wirewound

Điện trở mặt gắn trên bề mặt (SMD) là nhỏ và được làm cho sản xuất tự động.Các điện trở này được sử dụng trong điện thoại thông minh và máy tính, nơi không gian bị hạn chế.Mặc dù chúng nhỏ bé, nhưng chúng vẫn hoạt động đáng tin cậy và hoàn hảo cho các bảng mạch nhỏ gọn.

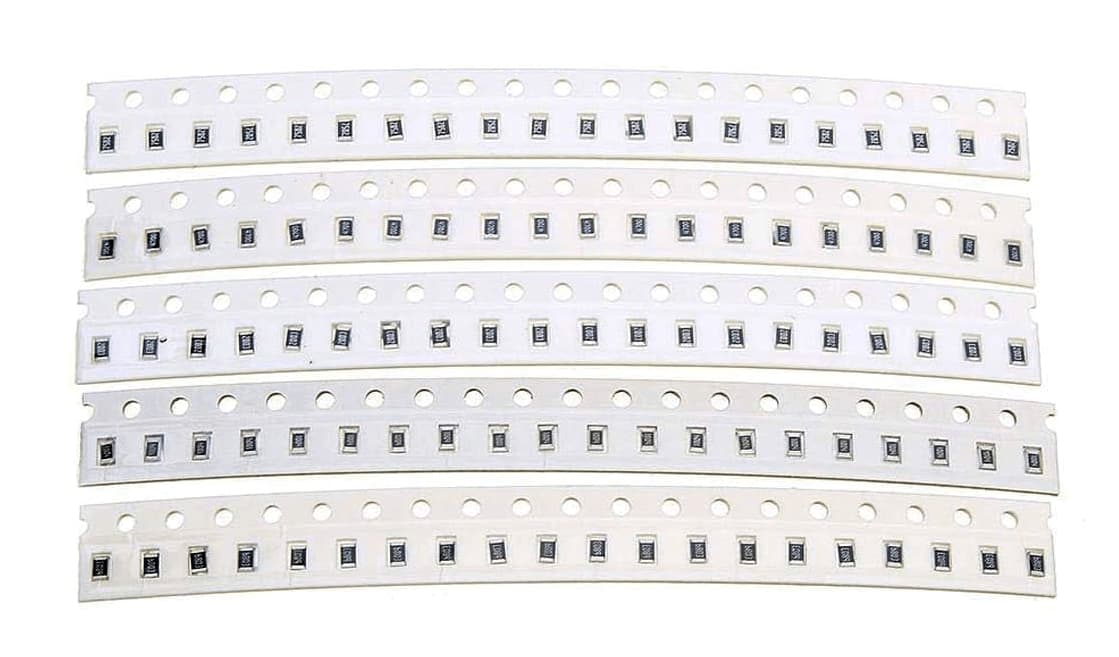

Hình 7: Điện trở Năng (SMD) bề mặt (SMD)

Nói tóm lại, tất cả các điện trở này có cùng một điện trở 1K, nhưng thiết kế và phẩm chất của chúng làm cho chúng phù hợp hơn cho các nhu cầu điện tử khác nhau.

So sánh các điện trở ban nhạc 4 màu và băng tần 5 màu

Khi so sánh các điện trở ohm 1K với các dải 4 màu và 5 màu, điều quan trọng là phải hiểu sự khác biệt trong cách chúng được tạo ra.Những khác biệt này không chỉ ảnh hưởng đến cách các giá trị kháng được hiển thị mà còn chính xác như thế nào, chúng có thể được sử dụng ở đâu và chi phí của chúng.Sự lựa chọn giữa hai phụ thuộc chủ yếu vào mức độ chính xác và dung sai cần thiết, dựa trên hệ thống mã màu và trường hợp sử dụng cụ thể.

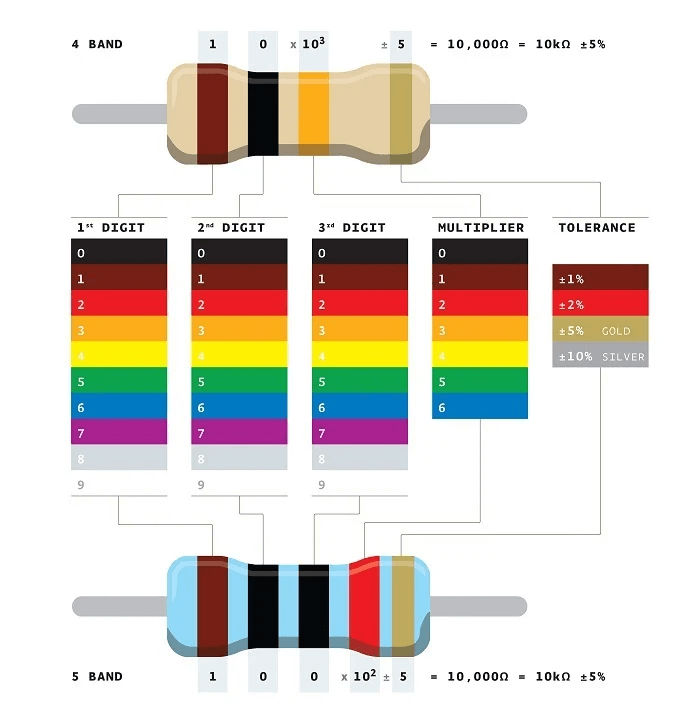

Hình 8: Băng màu 4 màu và mã màu băng tần 5 màu

Độ chính xác và độ chính xác

Với dung sai ± 5%, điện trở dải 4 màu có thể dao động từ 950 đến 1050 ohms.Mức độ biến thể này được chấp nhận trong trường hợp không cần độ chính xác chính xác, chẳng hạn như trong thiết bị điện tử đơn giản hoặc điều khiển điện trong các thiết bị thông thường.Những thay đổi nhỏ trong kháng chiến sẽ không có tác động lớn đến cách chúng hoạt động, vì vậy điện trở 4 màu là một lựa chọn hữu ích và giá cả phải chăng cho nhiều mục đích hàng ngày.

Ngược lại, các điện trở dải 5 màu cung cấp khả năng chịu đựng chặt chẽ hơn nhiều, thường là ± 1% hoặc ± 2%.Điều này có nghĩa là đối với điện trở 1K ohm, giá trị sẽ chỉ thay đổi trong khoảng từ 990 đến 1010 ohms (với dung sai 1%) hoặc từ 980 đến 1020 ohms (với dung sai 2%).Độ chính xác cao hơn này là tốt trong các lĩnh vực như công nghệ y tế, các công cụ khoa học và hệ thống âm thanh chất lượng cao, trong đó ngay cả những thay đổi nhỏ về sức đề kháng cũng có thể dẫn đến các vấn đề.Sự dung nạp chặt chẽ hơn đảm bảo các điện trở này đáng tin cậy, ngay cả trong điều kiện thay đổi.

Sự phù hợp cho các ứng dụng khác nhau

Điện trở băng tần 4 màu rất tốt cho việc sử dụng trong đó độ chính xác không quan trọng.Sự dung nạp rộng hơn của họ làm cho họ trở thành một lựa chọn tốt cho các sản phẩm giá cả phải chăng và các thiết bị điện tử hàng ngày, nơi những thay đổi điện trở nhỏ sẽ không ảnh hưởng đến hiệu suất.Bạn sẽ tìm thấy các điện trở này trong đồ chơi, tiện ích gia đình và các thiết bị thân thiện với ngân sách khác.

Điện trở băng tần 5 màu được sử dụng trong những thứ như thiết bị y tế, công cụ chính xác và thiết bị âm thanh chất lượng cao, trong đó thậm chí một sự thay đổi nhỏ trong kháng chiến cũng có thể gây ra vấn đề.Các điện trở này là đáng tin cậy và chính xác ngay cả trong các điều kiện khác nhau, khiến chúng trở thành lựa chọn cho độ chính xác dài hạn.

Chi phí và hiệu suất đánh đổi

Khi lựa chọn giữa các điện trở ban nhạc 4 màu và 5 màu, việc xem xét chính là cân bằng chi phí và hiệu suất.Đối với hầu hết các ứng dụng chung, các điện trở ban nhạc 4 màu cung cấp đủ độ chính xác với phạm vi dung sai rộng hơn với giá thấp hơn.Chúng được sử dụng trong sản xuất quy mô lớn, nơi nằm trong ngân sách là điều bắt buộc.

Tuy nhiên, đối với các ứng dụng cần độ chính xác, chi phí cao hơn của điện trở ban nhạc 5 màu là xứng đáng.Các lĩnh vực như công nghệ y tế, nghiên cứu khoa học và âm thanh cao cấp được hưởng lợi từ độ chính xác và độ tin cậy vượt trội của chúng.Mặc dù chúng đắt hơn, chúng cung cấp độ chính xác để đảm bảo các thiết bị hoạt động chính xác, khiến chúng trở thành lựa chọn tốt nhất khi ngay cả các lỗi nhỏ cũng có thể có hậu quả lớn.

Phần kết luận

Điện trở OHM 1K cho thấy làm thế nào một thiết bị đơn giản có thể có tác động lớn đến việc các mạch điện tử hoạt động tốt như thế nào.Hệ thống mã màu của nó giúp dễ dàng xác định và sử dụng, và nó đóng một vai trò quan trọng trong những thứ như hệ thống âm thanh và mạch bảo vệ.So sánh các điện trở ban nhạc 4 màu và 5 màu giúp chúng tôi hiểu được sự khác biệt về chi phí, độ chính xác và hiệu suất cần thiết trong các công nghệ khác nhau.Với nhiều loại điện trở khác nhau như màng carbon, phim kim loại, dây điện và gắn trên bề mặt, thành phần này đáp ứng cả nhu cầu phổ biến và đặc biệt, cải thiện cách thức hoạt động của các hệ thống điện tử.Bài viết này nêu bật vai trò tuyệt vời của điện trở 1K ohm và cách nó thích nghi với các mục đích sử dụng khác nhau, cho thấy sự phức tạp và đa dạng trong các thiết bị điện tử hiện đại.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Điện trở 1K làm gì với 5V?

Khi bạn kết nối điện trở 1K ohm với nguồn cung cấp 5V trong mạch, điện trở giới hạn dòng điện qua mạch.Theo luật của Ohm, trong đó tôi là dòng điện, V là điện áp và R là điện trở.Đối với nguồn cung cấp 5V và điện trở 1k ohm, dòng điện sẽ là ampe, hoặc 5 milliamperes.Thiết lập này là phổ biến trong các thiết bị điện tử để bảo vệ các thành phần bằng cách giảm dòng điện xuống mức an toàn.

2. Điện trở 1K quá nhiều cho LED?

Một điện trở 1K ohm được sử dụng với đèn LED khi được kết nối với nguồn cung cấp 5V.Mục đích là để ngăn chặn quá nhiều dòng điện đi qua đèn LED, điều đó có thể làm hỏng nó.Một điện trở 1K ohm với nguồn 5V cho phép khoảng 5 milriamperes chảy, phù hợp cho hầu hết các đèn LED tiêu chuẩn đòi hỏi dòng điện từ 5 đến 20 milliamperes.Nó là một lựa chọn an toàn cho các dự án LED cơ bản, đảm bảo đèn LED hoạt động an toàn mà không có độ sáng hoặc nhiệt quá mức.

3. Điện trở 100 ohm tốt hơn hoặc 1k ohm?

Sự lựa chọn giữa điện trở 100 ohm và 1k ohm phụ thuộc vào nhu cầu cụ thể của mạch của bạn:

Đối với các ứng dụng hiện tại cao hơn: điện trở 100 ohm cho phép dòng điện nhiều hơn chảy qua nó so với điện trở 1K ohm khi được sử dụng ở cùng một điện áp.Điều này phù hợp cho các mạch yêu cầu xử lý công suất cao hơn.

Để giới hạn dòng điện: Điện trở 1K OHM tốt hơn cho các ứng dụng mà bạn cần hạn chế dòng điện để bảo vệ các thành phần nhạy cảm như đèn LED.

4. Sự khác biệt giữa điện trở 1k và 10k ohm là gì?

Sự khác biệt chính là giá trị điện trở, tác động đến mức độ giới hạn dòng điện trong một mạch.Một điện trở 1K ohm cho phép dòng chảy nhiều hơn so với điện trở 10k ohm trong cùng điều kiện điện áp.Cụ thể, với nguồn cung cấp 5V, điện trở 1k ohm sẽ cho phép 5 milriamperes chảy, trong khi điện trở 10k ohm sẽ chỉ cho phép 0,5 milliamperes.Điện trở 10K OHM có hiệu quả hơn cho các ứng dụng yêu cầu dòng điện thấp hơn cho các điều kiện mạch nhạy cảm hơn.

5. Làm thế nào để bạn kiểm tra điện trở 1k ohm?

Để kiểm tra điện trở 1k ohm:

Ngắt kết nối điện trở khỏi nguồn: đảm bảo nó không được kết nối với bất kỳ nguồn điện áp nào.

Sử dụng đồng hồ vạn năng: Đặt đồng hồ vạn năng thành chế độ đo điện trở.

Kết nối các đầu dò vạn năng với các thiết bị đầu cuối điện trở: Bạn sẽ thấy việc đọc gần 1K ohm.Một sự khác biệt lớn cho thấy điện trở có thể bị lỗi.

6. Dòng điện 1k ohm là bao nhiêu?

Dòng điện thông qua điện trở 1K ohm phụ thuộc vào điện áp được áp dụng trên nó.Ví dụ, với nguồn cung cấp 5V, dòng điện sẽ là 5 milliamperes, được tính toán bởi .Hiện tại có thể thay đổi dựa trên điện áp ứng dụng, theo mối quan hệ được xác định bởi luật của OHM.
