Diode Zener 1N4733A: Làm việc, Pinout và Biểu dữ liệu

Hướng dẫn này khám phá các tính năng và cách sử dụng của diode Zener 1N4733A, một thành phần trong các thiết bị điện tử hiện đại được biết đến với quy định điện áp đáng tin cậy.Nó bao gồm các nguyên tắc làm việc của diode, cách sử dụng nó trong các mạch và vai trò của nó trong việc duy trì điện áp ổn định trong các thiết lập khác nhau.

Danh mục

Tổng quan về diode Zener 1N4733A

Các 1N4733A Diode nổi bật vì xử lý công suất mạnh mẽ và độ chính xác trong quy định điện áp, với mức công suất là 1 watt và điện áp zener là 5.1V.Diode này là một mặt hàng chủ lực trong kỹ thuật điện, được sử dụng rộng rãi trong các mạch ổn định điện áp và cắt.Nó có giá trị cho dòng rò ngược thấp của nó, cung cấp mức điện áp ổn định.Những phẩm chất này làm cho nó rất có lợi cho các bộ chuyển đổi và mạch cung cấp điện, cải thiện hiệu suất hoạt động và độ tin cậy của chúng.Trong các thiết bị điện tử, khả năng của diode để tiến hành dòng điện theo cả hai hướng tiến và đảo ngược phân biệt nó với các điốt điển hình.Chức năng này hỗ trợ trong quy định điện áp, đảm bảo đầu ra ổn định ngay cả với mức đầu vào dao động, duy trì hiệu quả trong các kịch bản phá vỡ.Một tính năng như vậy là thuận lợi cho các thiết kế mạch phức tạp đòi hỏi sự ổn định.Cấu trúc bền, có điểm số PN pha tạp rất nhiều được bọc trong kính bảo vệ, cho phép diode xử lý phổ điện áp từ 3,3 đến 91 V. Điều này không chỉ tăng cường khả năng phục hồi của nó giữa các điều kiện môi trường khác nhau mà còn đảm bảo tuổi thọ dàiđiện áp.Độ tin cậy của diode là rõ ràng từ việc xây dựng của nó.Nó bao gồm một thiết kế sên kép chống lại sự ăn mòn và có các thiết bị đầu cuối dễ hàn dễ hàn, đảm bảo các kết nối chắc chắn trong các mạch.

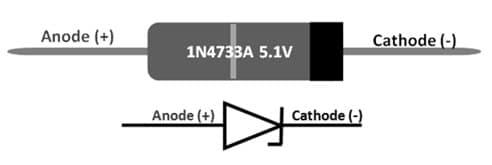

Cấu hình pin 1N4733A

Số pin số	Tên pin	Sự miêu tả
1	Cực dương	Hiện tại chảy vào thiết bị đầu cuối này.
2	Cực âm	Hiện tại chảy ra từ thiết bị đầu cuối này.

Các tính năng và thông số kỹ thuật 1N4733A

Tính năng/đặc điểm kỹ thuật	Chi tiết
Điện áp Zener danh nghĩa (VZ)	5.1 volt
Sự tiêu tan điện (PZ)	1,0 watt
Bộ điều chỉnh Zener (IZM)	178 Mamp
Loại gói	Do-41 (qua lỗ)
Điện áp danh nghĩa	5.1 volt
Sức chịu đựng	± 5%
Phạm vi nhiệt độ lưu trữ	-65 ° C đến 175 ° C.
Cân nặng	0,35 gram
Các tính năng đặc biệt	Độ tin cậy cao, đặc điểm đảo ngược sắc nét.

Làm thế nào để 1N4733A hoạt động?

Diode Zener 1N4733A được thiết kế để điều chỉnh điện áp bằng cách hành xử khác với các điốt tiêu chuẩn trong độ lệch ngược.Trong độ lệch về phía trước, nó cho phép dòng điện chảy với một giọt điện áp nhỏ (khoảng 0,3 đến 0,7 volt), tương tự như điốt thông thường.Tuy nhiên, dưới sự thiên vị ngược, nó thể hiện một hành vi độc đáo.Khi điện áp ngược đạt đến điểm phân hủy, khoảng 5,5 volt, diode bắt đầu dẫn dòng điện.Sự cố được kiểm soát này cho phép diode duy trì điện áp đầu ra ổn định, ngay cả khi điện áp đầu vào hoặc tải mạch dao động.

Quy định điện áp này đạt được thông qua hai quá trình: sự cố Zener và hiệu ứng tuyết lở.Ở điện áp thấp hơn, sự cố Zener chiếm ưu thế, với hệ số nhiệt độ âm, có nghĩa là điện áp phân hủy giảm khi nhiệt độ tăng.Ở các điện áp cao hơn, hiệu ứng tuyết lở tiếp quản với hệ số nhiệt độ dương, trong đó điện áp phân hủy tăng theo nhiệt độ.Trong 1N4733A, hai hiệu ứng này cân bằng, đảm bảo hiệu suất nhất quán trên một phạm vi nhiệt độ.Điều này làm cho diode trở thành một lựa chọn đáng tin cậy cho các mạch yêu cầu điều chỉnh điện áp ổn định, đặc biệt là trong các môi trường có điều kiện thay đổi.

Phát triển một vôn kế AC với Arduino Uno

Thiết kế một vôn kế AC bằng cách sử dụng Arduino Uno đóng vai trò là một mục nhập hấp dẫn vào thế giới của các ứng dụng vi điều khiển để đo điện áp AC.Dự án này được làm phong phú với các thành phần khác nhau như điện trở 330 ohm, chiết áp 10k-ohm, một lựa chọn điện trở và tụ điện, điốt như zener 1N4733A và bảng điều khiển thực tế tạo điều kiện cho việc lắp ráp.Mạch xử lý điện áp đầu vào 110V, 220V, 380V bằng cách sử dụng bộ chia điện áp, sắp xếp chúng thoải mái với phạm vi Arduino tựa 5V.Diode Zener 1N4733A cung cấp bảo vệ, che chắn mạch khỏi điện áp trên 5,1 volt.Hiển thị các giá trị đo được đạt được thông qua màn hình LCD, giúp tăng cường khả năng hiển thị và hiểu kết quả.Chương trình Arduino đi kèm kết hợp một cách khéo léo việc phân chia điện áp AC cực đại bằng √2 để tính toán các giá trị RMS, một khía cạnh chu đáo phản ánh các kịch bản hàng ngày khi cần sự chú ý.

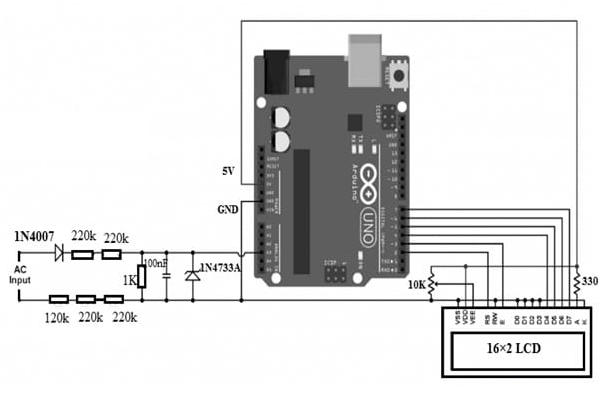

AC Voltmeter với bảng Arduino

Thủ công chương trình Arduino

Mã Arduino đảm nhận vai trò động trong hệ thống bằng cách theo dõi điện áp RMS liên tục thông qua việc đánh giá các phép đo nửa sóng cực đại.Tận dụng điện áp tham chiếu bên trong, mã cung cấp một cách giải thích nhiều hơn về điện áp sóng hình sin, tạo điều kiện cho mức độ chính xác cao hơn.Quá trình này cho thấy sự lão luyện của lập trình vi điều khiển trong kỹ thuật các dụng cụ đo chính xác và đáng tin cậy cho lĩnh vực kỹ thuật điện.

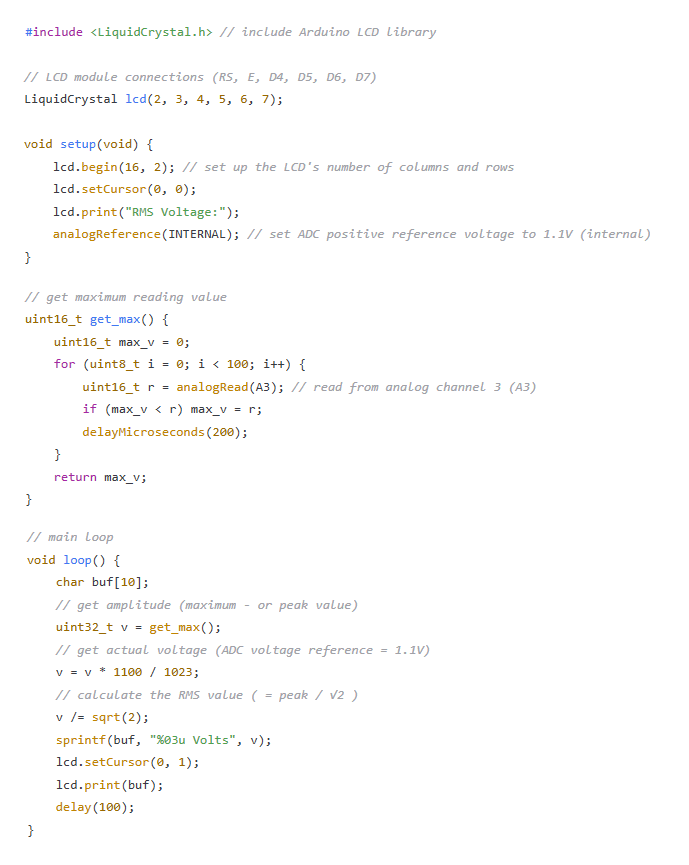

Mã Arduino

Các ứng dụng của diode Zener 1N4733A

Chức năng bảo vệ điện áp

Trong các ứng dụng bảo vệ điện áp, 1N4733A phục vụ để che chắn các thành phần tinh tế, kẹp xuống điện áp dư với độ chính xác, bảo tồn chức năng mạch.Diode này giới hạn điện áp tối đa một cách khéo léo, phản ứng khéo léo với các điều kiện thoáng qua có thể dẫn đến sự cố thành phần gây rối.

Quy định điện áp cho các hệ thống nhỏ gọn

Đối với các mạch nhỏ hơn được tìm thấy trong các thiết bị di động, 1N4733A đảm bảo điện áp đầu ra ổn định.Nó lặng lẽ hỗ trợ hiệu suất nhất quán cần thiết giữa các điều kiện đầu vào khác nhau, thể hiện sự liên quan của nó trong các kịch bản trong đó điện áp không đổi là đường huyết cho tuổi thọ của thiết bị và chức năng duy trì.

Ứng dụng cắt dạng sóng

Khi được ghép nối thành loạt với các điốt khác, 1N4733A tiến hành cắt dạng sóng, khía cạnh của quản lý biến dạng tín hiệu.Ứng dụng này giữ giá trị lớn trong các thiết bị truyền thông trong đó độ tinh khiết tín hiệu giữ lại là một mối quan tâm lớn.

Bảo vệ vi điều khiển hoặc ICS

1N4733A cung cấp bảo vệ điện áp đầu vào chủ động cho các bộ vi điều khiển hoặc mạch tích hợp, ngăn chặn các điều kiện điện áp quá mức có thể gây nguy hiểm cho các thành phần này.Nó cung cấp một phương tiện hiệu quả về chi phí để củng cố độ tin cậy của các thiết kế trong các hệ thống điện tử nhạy cảm.

Sự ổn định điện áp trong điều kiện không đều

Sự ổn định được đảm bảo bởi 1N4733A chứng minh trong các mạch dễ bị xáo trộn hoặc nhiễu điện từ, duy trì điện áp đầu ra ổn định và đóng một phần trong việc ngăn chặn sự suy giảm hiệu suất tiềm năng.

Giới hạn thiệt hại mạch từ tăng điện áp

Các chiến lược phòng ngừa chống lại tăng điện áp cao là không thể thiếu trong việc duy trì sức khỏe của các mạch điện tử.Sự tích hợp của 1N4733A làm giảm nguy cơ bị tổn hại từ các gai điện áp cao bất ngờ, góp phần vào độ bền của các thiết kế điện tử trong thực tế.

Điện áp dịch chuyển cho đầu ra thay đổi

1N4733A tạo điều kiện cho việc chuyển điện áp hiệu quả để sửa đổi đầu ra, chuyển đổi chuyển đổi trên các giai đoạn đầu ra khác nhau.Hàm này hỗ trợ các cấu hình mạch linh hoạt trong đó tính linh hoạt là thuận lợi.
