Đầu nối DB9 so với Giao thức RS232: Sự khác biệt chính, cách chúng làm việc cùng nhau và cách chọn?

Hướng dẫn này giải thích giao thức kết nối DB9 và RS232 là gì, cách chúng hoạt động và lý do tại sao chúng thường được sử dụng cùng nhau.Nó bao gồm các bộ phận và chức năng của đầu nối DB9, những điều cơ bản của giao tiếp RS232 và cách chúng giúp các thiết bị nói chuyện với nhau.

Danh mục

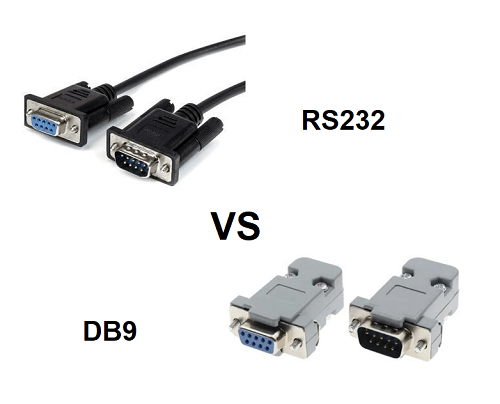

Hình 1. DB9 so với rs232

Đầu nối DB9 là gì?

Một đầu nối DB9 là một phích cắm nhỏ, hình D được sử dụng để kết nối các thiết bị điện tử để giao tiếp nối tiếp.Nó có chín tiếp xúc kim loại được sắp xếp ở dạng nhỏ gọn, với phiên bản nam sử dụng ghim và nữ sử dụng ổ cắm.Vỏ kim loại DB9, cũng giúp giảm nhiễu tín hiệu từ các thiết bị điện tử gần đó.

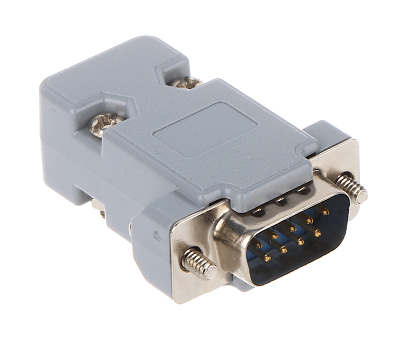

Hình 2. DB9

Mỗi pin có một vai trò cụ thể trong giao tiếp nối tiếp, bao gồm gửi và nhận dữ liệu, quản lý kiểm soát luồng và kiểm tra trạng thái thiết bị.Đầu nối có thể được gắn theo các hướng khác nhau, thẳng hoặc ở góc vuông, giúp dễ dàng lắp vào không gian chật trên bảng mạch hoặc thiết bị.Các đầu nối DB9 thường được tìm thấy trong các máy công nghiệp, hệ thống máy tính kế thừa và thiết bị điện tử nhúng.

Giao thức RS232 là gì?

RS232 là một tiêu chuẩn giao tiếp cho phép các thiết bị trao đổi dữ liệu qua các kết nối nối tiếp.Nó được phát triển để tạo ra một cách phổ biến cho máy tính (DTE) và các thiết bị ngoại vi như modem (DCES) để gửi và nhận thông tin.Giao thức xác định cách truyền tín hiệu, mức điện áp nào biểu thị dữ liệu và cách sắp xếp các đầu nối.

RS232 sử dụng mức điện áp tích cực và âm để biểu thị các trạng thái nhị phân.Logic 0 thường nằm trong khoảng từ +3V và +15V, trong khi logic 1 nằm trong khoảng từ -3V đến -15V.Bởi vì nó không cần một chiếc đồng hồ được chia sẻ, nó hoạt động không đồng bộ.Mỗi gói dữ liệu bao gồm một bit bắt đầu, một nhóm các bit dữ liệu (thường là 7 hoặc 8), bit chẵn lẻ tùy chọn để phát hiện lỗi cơ bản và một hoặc nhiều bit dừng.

Chỉ có một thiết bị có thể truyền và người ta có thể nhận trên mỗi dòng, vì vậy RS232 là tốt nhất cho giao tiếp trực tiếp, điểm-điểm.Nó cũng bao gồm các dòng điều khiển như RTS, CTS, DSR và DTR để quản lý luồng dữ liệu.Giao thức này vẫn được sử dụng rộng rãi trong các hệ thống kế thừa và công nghiệp vì nó dễ thực hiện và đáng tin cậy trong các môi trường được kiểm soát.

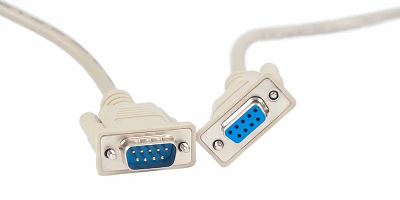

Hình 3. RS232

Các tính năng của DB9 và RS232

Loại	Đầu nối DB9	Giao thức RS232
Loại kết nối	D-Subminiature, 9 chân (thường được gọi là DE-9).	Không phải là một đầu nối vật lý, được triển khai bằng các đầu nối như DB9.
Số pin	9 chân	9 chân
Ghim	2,77 mm	Phù hợp với sân kết nối DB9.
Chiều rộng kết nối	31,8 mm	Phụ thuộc vào DB9 hoặc đầu nối giao diện khác được sử dụng.
Bảo vệ tăng đột biến	Ức chế tăng đột biến bằng cách sử dụng điốt tuyết lở tốc độ cao; căn cứ điện áp dư thừa.	Giao thức không xác định bảo vệ;dựa vào lớp vật lý hoặc Đầu nối cho giảm thiểu tăng đột biến.
Bảo vệ khung gầm	Bao gồm bảo vệ cho mặt đất khung d-shell.	Không được chỉ định trong giao thức;dựa vào thiết kế đầu nối như DB9.
Sự đảo ngược	Tương thích với cả các cảng nuôi nhốt nam và nữ do Phần cứng lắp đảo ngược.	Khả năng đảo ngược phụ thuộc vào loại đầu nối được sử dụng, không phải là vốn có trong RS232.
Sự thi công	Thường bao gồm tấm chắn kim loại để ức chế EMI (lên tới 85%) và Thiết kế clip chống thu hút chắc chắn.	Hood cáp thường được đúc với ngón tay cái;xây dựng mạnh mẽ giúp với sự ổn định lâu dài.
Độ bền	Độ bền cơ học cao, các đầu nối nhựa tồn tại như RJ45 bằng hơn 3 × trong chu kỳ chèn.	Bản thân giao thức không có xếp hạng cơ học;Độ bền phụ thuộc vào Việc thực hiện phần cứng.
Phạm vi điện áp	Không được xác định bởi DB9, điện áp được xác định bởi giao thức RS232 và Thiết kế phần cứng.	Các mức tín hiệu ± 3V đến ± 15V, chịu được tiếng ồn điện và Emi.
Tốc độ (tốc độ dữ liệu)	Không được định nghĩa trong DB9;Phụ thuộc vào cấu hình RS232.	Tốc độ tiêu chuẩn lên đến 20 kbps;Tốc độ thấp hơn cho phép cáp dài hơn chiều dài.
Kháng EMI	Điện trở cao do che chắn kim loại và khung gầm nối đất.	Mức điện áp rs232 rất mạnh đối với EMI, đặc biệt là trong môi trường công nghiệp.
Chân tín hiệu phổ biến	Chân 2 = RXD, chân 3 = TXD (sử dụng RS232 điển hình trên DB9).	Vai trò tín hiệu được xác định trong các pin RS232 tiêu chuẩn và khớp với nhau đến cấu hình DB9.

RS232 DB9 Chức năng Pinout

Ghép pin RS232 được hiển thị bên dưới là cho đầu nối DB9, thường được sử dụng để giao tiếp nối tiếp.Mỗi pin có một chức năng cụ thể, như được mô tả trong danh sách sau.

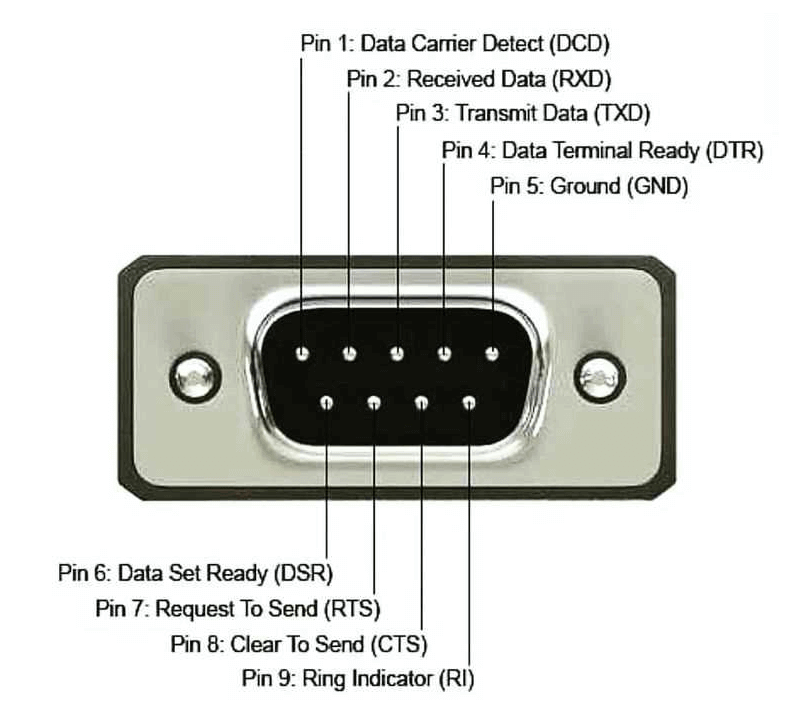

Hình 4. Sơ đồ pinout rs232 db9

• PIN 1: Phát hiện nhà cung cấp dữ liệu (DCD)

Phát hiện nếu modem được kết nối với một đường dây điện thoại làm việc hoặc tín hiệu vận chuyển.

• PIN 2: Dữ liệu đã nhận (RXD)

Mang dữ liệu nhận được từ thiết bị được kết nối (nhập vào DTE).

• PIN 3: Dữ liệu truyền (TXD)

Mang dữ liệu được gửi đến thiết bị được kết nối (đầu ra từ DTE).

• PIN 4: Thiết bị đầu cuối dữ liệu Sẵn sàng (DTR)

Tín hiệu cho thấy thiết bị đã sẵn sàng để giao tiếp.

• PIN 5: mặt đất (GND)

Tham khảo mặt đất chung cho tất cả các tín hiệu.

• PIN 6: Bộ dữ liệu đã sẵn sàng (DSR)

Chỉ ra rằng modem đã sẵn sàng để giao tiếp.

• PIN 7: Yêu cầu gửi (RTS)

Tín hiệu một yêu cầu để bắt đầu truyền dữ liệu.

• Pin 8: Xóa để gửi (CTS)

Thừa nhận RTS và cho phép truyền dữ liệu.

• PIN 9: Chỉ báo vòng (RI)

Cho biết một cuộc gọi đến trên một modem.

Làm thế nào DB9 và RS232 hoạt động cùng nhau?

Trình kết nối DB9 hoạt động như thế nào?

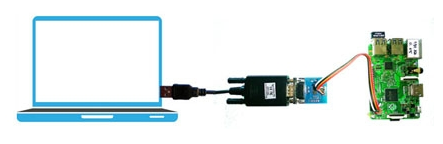

Hình 5. Sơ đồ làm việc DB9

DB9 đóng vai trò là giao diện mà qua đó các tín hiệu nối tiếp được gửi và nhận.Mỗi pin có một mục đích xác định, ví dụ, truyền (TXD), nhận (RXD) hoặc lưu lượng điều khiển (RTS, CTS, v.v.).Khi hai thiết bị được kết nối, các chân của chúng tạo ra các đường dẫn tín hiệu trực tiếp.Một liên kết cáp thẳng thông qua các chân tương ứng cho các kết nối DTE-to-DCE.Đối với các thiết lập DTE-DTE, cáp NULL-Modem sắp xếp lại hệ thống dây điện.

Tín hiệu RS232 đi qua các chân DB9.Điện áp âm biểu thị logic 1 và điện áp dương biểu thị logic 0.Để ngăn chặn các cuộc đụng độ dữ liệu, các đường điều khiển cho biết khi mỗi thiết bị sẵn sàng gửi hoặc nhận.

Đối với các tác vụ cơ bản, chỉ có thể sử dụng TXD, RXD và GND.Các thiết lập nâng cao hơn sử dụng tất cả chín chân để duy trì giao tiếp rõ ràng.Cho dù được cài đặt vĩnh viễn hay được sử dụng tạm thời, các đầu nối DB9 vẫn là một lựa chọn đáng tin cậy.

Làm thế nào rs232 truyền dữ liệu?

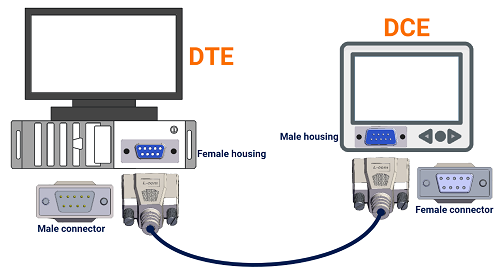

Hình 6. Sơ đồ làm việc rs232

RS232 gửi dữ liệu bằng cấu trúc được xác định rõ.Mỗi byte được đóng khung bởi một bit bắt đầu, bit dữ liệu, bit chẵn lẻ tùy chọn và các bit dừng.Định dạng này cho phép thiết bị nhận vẫn đồng bộ với việc truyền tải ngay cả khi không có đồng hồ chung.

Thông thường, đường thẳng nằm ở một điện áp âm (logic 1).Khi dữ liệu được gửi, nó chuyển sang điện áp dương (bit bắt đầu), sau đó truyền các bit dữ liệu từ ít nhất sang quan trọng nhất.Bit dừng mang dòng trở lại Idle.

RS232 hoạt động tốt trong khoảng cách ngắn thường lên tới 50 feet.Nó sử dụng điện áp cao hơn TTL, giúp giảm tác động của nhiễu điện.Tuy nhiên, các giới hạn tốc độ và khoảng cách của nó làm cho nó ít phù hợp hơn đối với các mạng lớn hoặc tốc độ cao.

Giải pháp thay thế cho DB9 và RS232

Giải pháp thay thế cho đầu nối DB9

Lựa chọn thay thế	Sự miêu tả	Thuận lợi	Ứng dụng
DB25	Một đầu nối D-Sub lớn hơn với 25 chân, ban đầu được sử dụng với RS-232	Nhiều chân khác cho phép tín hiệu RS-232 đầy đủ	Máy in kế thừa, modem
RJ45	Đầu nối mô -đun 8p8c được sử dụng trong Ethernet và đôi khi là nối tiếp giao tiếp	Nhỏ gọn, được sử dụng rộng rãi, dễ uốn	Cổng giao diện điều khiển Cisco, Thiết bị công nghiệp
USB (Type-A/B/Micro/Type-C)	Xe buýt nối tiếp phổ quát, được sử dụng cho các kết nối nối tiếp hiện đại	Có thể hoán đổi nóng, hỗ trợ tốc độ cao hơn, tương thích rộng rãi	Bộ chuyển đổi USB sang serial, thiết bị ngoại vi hiện đại
Mini-Din	Đầu nối tròn nhỏ hơn, đôi khi được sử dụng cho các cổng nối tiếp	Kết nối nhỏ gọn, an toàn	Bàn phím, thiết bị công nghiệp
Các khối đầu cuối Phoenix	Khối đầu cuối vít cho tín hiệu nối tiếp	Không hàn hoặc uốn, cài đặt trường dễ dàng	Hệ thống kiểm soát công nghiệp
Đầu nối M12	Các đầu nối tròn chắc chắn được sử dụng trong môi trường khắc nghiệt	Không thấm nước, chống rung	Tự động hóa nhà máy, robot

Giải pháp thay thế cho giao thức RS-232

Lựa chọn thay thế	Các tính năng chính	Thuận lợi	Ứng dụng
RS-485	Tín hiệu khác biệt, hỗ trợ nhiều giọt	Khoảng cách xa hơn (~ 1200m), tốc độ cao hơn, khả năng chịu nhiễu	Tự động hóa công nghiệp, Mạng Modbus
RS-422	Như RS-485 nhưng điểm-điểm	Tốc độ cao, đường dài, tiếng ồn thấp	Máy CNC, thu thập dữ liệu
USB	Xe buýt nối tiếp phổ quát	Plug-and-play, tốc độ cao, áp dụng hàng loạt	Điện tử tiêu dùng, PC, điện thoại di động
Có thể (mạng khu vực bộ điều khiển)	Xe buýt đa cấp để điều khiển thời gian thực	Mạnh mẽ, thời gian thực, nhiều nút	Ô tô, kiểm soát công nghiệp
Ethernet (TCP/IP)	Bộ giao thức mạng trên RJ45	Tốc độ rất cao, có thể mở rộng, được nối mạng	LAN, IoT, PLCS, hệ thống nhúng
I2c	Xe buýt nối tiếp với các thiết bị có địa chỉ	Đơn giản, số pin thấp, nhiều thiết bị	Hệ thống nhúng, cảm biến
SPI	Giao thức song công toàn diện tốc độ cao	Giao tiếp nô lệ nhanh chóng, đơn giản	Bộ vi điều khiển ngoại vi
Bluetooth / Wi-Fi	Dữ liệu nối tiếp không dây	Không có cáp, truy cập từ xa	Thiết bị di động, mô -đun không dây nhúng

Lựa chọn giữa DB9 và RS232

Mặc dù DB9 và RS232 thường được đề cập cùng nhau, nhưng chúng không giống nhau.RS232 là một tiêu chuẩn hoặc giao thức giao tiếp, nó xác định cách hai thiết bị gửi và nhận dữ liệu bằng tín hiệu điện.DB9, mặt khác, là một loại đầu nối, một phần cứng vật lý với 9 chân được sử dụng để cắm các thiết bị với nhau.

Hãy nghĩ về nó như thế này: RS232 là ngôn ngữ và DB9 là phích cắm giúp các thiết bị nói ngôn ngữ đó.

Khi lựa chọn giữa họ, bạn không quyết định một trong hai/hoặc theo nghĩa truyền thống.Thay vào đó, bạn đang quyết định liệu một đầu nối DB9 có phải là giao diện vật lý phù hợp cho giao tiếp dựa trên RS232 của bạn hay không.Dưới đây là một vài điều cần xem xét:

• Khả năng tương thích với các thiết bị RS232

Nếu các thiết bị của bạn được thiết kế để giao tiếp bằng RS232, thì sử dụng đầu nối DB9 thường là tùy chọn dễ nhất.Đây là một tiêu chuẩn được công nhận rộng rãi, đặc biệt là trong các hệ thống kế thừa, thiết bị công nghiệp, thiết bị điểm bán hàng và PC cũ hơn.Các đầu nối DB9 khớp với bố cục tín hiệu RS232 và thường được tích hợp thành các thiết bị sử dụng RS232.

• Kích thước vật lý và các ràng buộc thiết kế

Các đầu nối DB9 tương đối nhỏ gọn, nhưng trong một số trường hợp như thiết bị cầm tay, dụng cụ y tế hoặc hệ thống nhúng thậm chí có thể cần các đầu nối nhỏ hơn.Nếu cần tiết kiệm không gian, bạn có thể xem xét một đầu nối tương thích rs232 thu nhỏ hoặc chuyển sang một giao thức khác hoàn toàn.

• Các yếu tố môi trường

Trong môi trường khắc nghiệt như sàn sản xuất, thiết bị ngoài trời hoặc ứng dụng ô tô, các đầu nối DB9 tiêu chuẩn có thể không đủ gồ ghề.Trong những trường hợp đó, bạn có thể muốn một đầu nối kín, bền hơn, vẫn hỗ trợ tín hiệu RS232.

• Nhu cầu về hiệu suất

RS232 rất đơn giản và đáng tin cậy nhưng có những hạn chế: nó chỉ hỗ trợ khoảng cách ngắn (thường là tối đa 15 mét).Nó được thiết kế để truyền dữ liệu tốc độ thấp.Nó chỉ kết nối hai thiết bị (điểm-điểm).Nếu ứng dụng của bạn cần tốc độ cao hơn, chạy cáp dài hơn hoặc nhiều kết nối thiết bị, RS232 (và do đó DB9) có thể không đủ.Trong những trường hợp như vậy, hãy xem xét các công nghệ mới hơn như USB, RS485 hoặc Ethernet, cung cấp hiệu suất tốt hơn và linh hoạt hơn.

• Di sản so với hệ thống hiện đại

Đối với các hệ thống cũ hơn, gắn bó với RS232 và DB9 đảm bảo khả năng tương thích mà không cần bộ điều hợp hoặc bộ chuyển đổi thêm.Tuy nhiên, đối với các thiết kế mới, bạn có thể đặt câu hỏi liệu RS232 có còn là lựa chọn tốt nhất hay không.Các hệ thống mới hơn thường bỏ qua DB9 hoàn toàn có lợi cho các kết nối và tiêu chuẩn giao tiếp hiện đại hơn.

Ưu điểm và giới hạn của DB9 và RS232

Ưu điểm và giới hạn của DB9

Thuận lợi	Giới hạn
Thiết kế đơn giản và đáng tin cậy	Kích thước vật lý tương đối lớn
Có sẵn rộng rãi và dễ dàng để nguồn	Có thể dễ bị hao mòn hoặc hư hỏng nếu không được bảo vệ đúng cách
Chín chân hỗ trợ toàn bộ phạm vi giao tiếp nối tiếp (dữ liệu và điều khiển)	Có thể bị lỏng mà không khóa ốc vít
Dễ dàng làm việc để thiết lập và bảo trì	Hiệu suất hạn chế do giao thức RS232 (tốc độ và khoảng cách hạn chế)
Thích hợp cho nhiều ứng dụng công nghiệp và chẩn đoán
Phụ kiện (ví dụ: bộ điều hợp góc phải, bộ chuyển đổi USB) tăng cường tính linh hoạt
Sự lựa chọn vững chắc trong môi trường chắc chắn trong đó tốc độ không phải là đỉnh sự ưu tiên

Ưu điểm và giới hạn rs232

Thuận lợi	Giới hạn
Đơn giản và được hỗ trợ tốt	Chỉ hỗ trợ giao tiếp điểm-điểm (một người gửi, một người nhận)
Hoạt động với phần cứng cơ bản	Tốc độ truyền dữ liệu thấp
Yêu cầu ít phần mềm	Khoảng cách hạn chế mà không có bộ tăng áp tín hiệu
Phạm vi điện áp rộng giúp chống lại tiếng ồn (hữu ích trong công nghiệp môi trường)	Dễ bị giảm điện áp và không khớp điện
Hiệu quả về chi phí và đáng tin cậy cho các nhiệm vụ đơn giản, đáng tin cậy	Không hỗ trợ tích hợp cho mạng phức tạp hoặc sửa lỗi
	Thường yêu cầu các thành phần bổ sung để phù hợp với mức tín hiệu

Các nhà sản xuất hàng đầu của DB9 và RS232

Tripp Lite là nhà cung cấp chính cáp DB9, bộ điều hợp và đầu nối được bảo vệ tăng cường.Các sản phẩm của họ được xây dựng để sử dụng đòi hỏi, với các tính năng như che chắn và tiếp điểm mạ vàng.Các thương hiệu đáng tin cậy khác bao gồm Molex, Amphenol, TE kết nối và Hirose Electric.Các công ty này cung cấp các thành phần DB9 để sử dụng OEM, thường là với các tùy chọn tùy chỉnh cho môi trường công nghiệp.

RS232 được bán như một sản phẩm độc lập, nó là một giao thức được triển khai bằng chip.Các công ty như Texas Cụ, Thiết bị Analog và Tích hợp Maxim làm cho các bộ thu phát cần thiết để chuyển đổi mức điện áp và tín hiệu xử lý.Sê -ri MAX232 là một trong những gia đình chip phổ biến nhất cho giao tiếp RS232.FTDI cũng làm cho các chip cầu cho phép các cổng USB hoạt động với các thiết bị RS232.Các công ty khác như Renesas và Mornsun cung cấp cho bộ thu phát các tính năng như cách ly và độ bền cấp công nghiệp.Những chip này được sử dụng trong bộ định tuyến, công cụ phòng thí nghiệm, thiết bị y tế và các thiết bị khác cần liên kết nối tiếp ổn định.

Phần kết luận

Các đầu nối DB9 và giao thức RS232 vẫn hữu ích cho giao tiếp đơn giản, đáng tin cậy giữa các thiết bị.DB9 là phích cắm kết nối phần cứng và RS232 là phương thức họ sử dụng để gửi dữ liệu.Chúng hoạt động tốt với nhau trong các máy tính cũ, máy nhà máy, công cụ phòng thí nghiệm và các hệ thống khác, nơi các kết nối nhanh hoặc phức tạp cần thiết.Trong khi các công nghệ mới như USB và Ethernet nhanh hơn và hiện đại hơn, DB9 và RS232 vẫn được chọn vì sự đơn giản, sức mạnh và sự hỗ trợ rộng rãi của chúng.Chọn tùy chọn phù hợp phụ thuộc vào kích thước hệ thống, môi trường, nhu cầu tốc độ của bạn và cho dù nó sử dụng thiết bị cũ hay mới.
