Hướng dẫn về chip AD9772AAST: Sơ đồ chân, tính năng và hiệu suất

Bạn làm việc với các tín hiệu kỹ thuật số cần đầu ra analog rõ ràng và ổn định và đó chính là lúc AD9772AAST phù hợp.Thiết bị này lấy dữ liệu song song chuyển động nhanh và biến nó thành tín hiệu tương tự chính xác mà bạn có thể tin cậy.Bạn có được độ phân giải 14 bit, tốc độ lấy mẫu cao và hoạt động đầu ra ổn định được duy trì trong quá trình hoạt động liên tục.Cho dù bạn đang định hình dạng sóng, điều khiển đường truyền hay xây dựng nguồn tín hiệu, DAC này đều mang lại cho bạn kết quả có thể dự đoán được mà không khiến thiết kế hệ thống trở nên quá phức tạp.

Danh mục

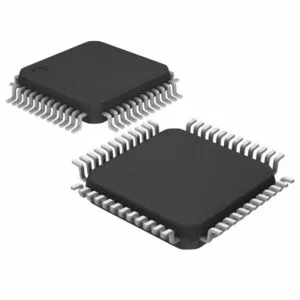

AD9772AAST Tổng quan

các AD9772AAST là bộ chuyển đổi kỹ thuật số sang analog 14 bit được thiết kế để tạo tín hiệu tốc độ cao trong các hệ thống truyền thông và tổng hợp.Nó chuyển đổi dữ liệu số song song thành đầu ra analog chính xác với tốc độ cập nhật cao, hỗ trợ tạo dạng sóng băng rộng.Thiết bị này thường được sử dụng trong các đường dẫn máy phát, nơi yêu cầu điều khiển biên độ ổn định và hoạt động đầu ra có thể lặp lại.Cấu trúc của nó cho phép kết nối đơn giản với logic xử lý kỹ thuật số trong khi vẫn duy trì chất lượng tín hiệu có thể dự đoán được.Phần này phù hợp với cơ sở hạ tầng không dây, thiết bị băng thông rộng và nguồn tín hiệu trong phòng thí nghiệm dựa vào hiệu suất chuyển đổi tương tự nhất quán.Bạn đang tìm kiếm AD9772AAST?Liên hệ với chúng tôi để kiểm tra lượng hàng tồn kho hiện tại, thời gian giao hàng và giá cả.

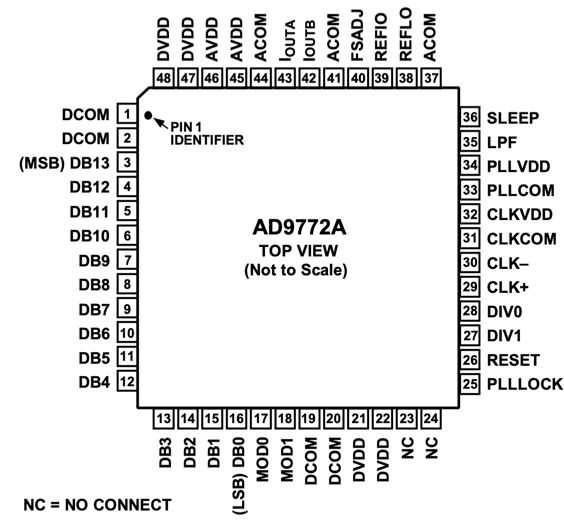

Chi tiết sơ đồ chân AD9772AAST

Mô tả chân AD9772AAST

Số Pin	ghi nhớ	Mô tả
1, 2, 19, 20	DCOM	Kết nối mặt đất chung kỹ thuật số.
3	DB13	Đầu vào bit dữ liệu quan trọng nhất.
4 đến 15	DB12 đến DB1	Đầu vào dữ liệu số song song từ bit 12 xuống bit 1.
16	DB0	Đầu vào bit dữ liệu ít quan trọng nhất.
17	MOD0	Điều khiển đáp ứng bộ lọc thông cao kỹ thuật số, mức hoạt động cao, cho phép trộn kỹ thuật số nửa sóng, trộn kỹ thuật số một phần tư sóng khi đặt ở mức cao với MOD1.
18	MOD1	Điều khiển chế độ không nhồi, hoạt động ở mức cao, cho phép trộn kỹ thuật số không nhồi, một phần tư sóng khi được đặt ở mức cao với MOD0.
21, 22, 47, 48	DVDD	Đầu vào điện áp nguồn kỹ thuật số, 3,1 V đến 3,5 V.
23, 24	NC	Không có kết nối, để mở.
25	PLLLOCK	Chỉ báo khóa vòng lặp khóa pha hoặc đầu ra xung nhịp 1× khi PLL bị tắt, mức cao biểu thị PLL đã khóa, quạt ra tối đa nhỏ hơn 10 pF.
26	ĐẶT LẠI	Đầu vào đặt lại bộ chia bên trong được sử dụng để đồng bộ hóa đồng hồ bên trong khi PLL bị tắt.
27, 28	DIV1, DIV0	Các chân điều khiển tỉ lệ phân chia của bộ đếm trước PLL.
29	CLK+	Đầu vào đồng hồ vi sai không đảo, thiên về CLKVDD chia cho hai.
30	CLK−	Đảo ngược đầu vào đồng hồ vi sai, thiên về CLKVDD chia cho hai.
31	CLKCOM	Tham chiếu chung đầu vào đồng hồ.
32	CLKVDD	Điện áp nguồn đầu vào đồng hồ, 3,1 V đến 3,5 V.
33	PLLCOM	Tham chiếu chung vòng lặp khóa pha.
34	PLLVDD	Điện áp cung cấp vòng khóa pha, 3,1 V đến 3,5 V, kết nối với PLLCOM để tắt bộ nhân xung nhịp PLL.
35	LPF	Nút bộ lọc vòng lặp PLL, để mở trừ khi tốc độ cập nhật dưới 10 MSPS, trong đó cần có mạng RC bên ngoài.
36	NGỦ	Đầu vào điều khiển tắt nguồn, hoạt động ở mức cao, kết nối với ACOM nếu không sử dụng.
37, 41, 44	ACOM	Kết nối mặt đất chung tương tự.
38	REFLO	Mặt đất tham chiếu cho tham chiếu 1,2 V nội bộ, kết nối với AVDD để tắt tham chiếu nội bộ.

Mô hình CAD AD9772AAST

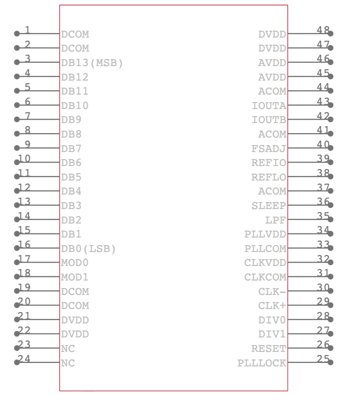

Biểu tượng AD9772AAST

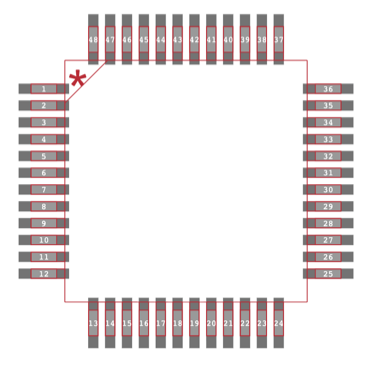

Dấu chân AD9772AAST

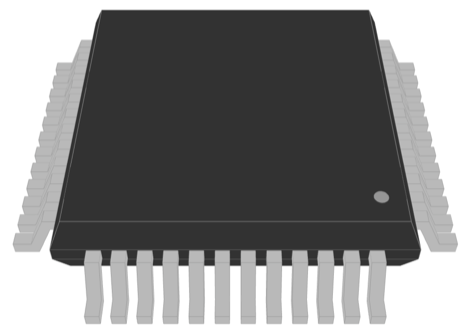

Mô hình 3D AD9772AAST

Tính năng của AD9772AAST

Độ phân giải kỹ thuật số sang tương tự mười bốn bit

AD9772AAST cung cấp độ phân giải 14 bit, cho phép kiểm soát tốt các mức tín hiệu đầu ra.Độ phân giải này hỗ trợ biểu diễn chính xác các dạng sóng được tạo ra bằng kỹ thuật số khi được chuyển đổi sang dạng tương tự.Nó giúp duy trì quá trình chuyển đổi tín hiệu trơn tru và hoạt động biên độ ổn định trong đường dẫn tạo tín hiệu.

Khả năng lấy mẫu tốc độ cao lên tới 160 MSPS

Thiết bị hỗ trợ tốc độ lấy mẫu tối đa 160 MSPS, cho phép chuyển đổi nhanh các luồng dữ liệu số.Khả năng lấy mẫu này cho phép AD9772AAST xử lý tín hiệu băng rộng mà không làm mất tính nhất quán về thời gian.Nó phù hợp cho các hệ thống yêu cầu chuyển đổi dữ liệu tốc độ cao liên tục.

Hiệu suất động cho đường truyền tín hiệu

Bộ chuyển đổi được thiết kế để mang lại hiệu suất động ổn định trong đường truyền tín hiệu.Nó duy trì hoạt động đầu ra nhất quán khi xử lý các đầu vào kỹ thuật số thay đổi nhanh chóng.Điều này hỗ trợ hình thành tín hiệu sạch trong các ứng dụng truyền thông và tổng hợp.

Cơ cấu hoạt động cung cấp duy nhất

AD9772AAST được tối ưu hóa cho hoạt động cấp nguồn đơn, đơn giản hóa thiết kế nguồn ở cấp hệ thống.Cấu trúc này làm giảm nhu cầu sử dụng nhiều đường ray điện áp.Nó hỗ trợ tích hợp đơn giản vào các nền tảng tín hiệu hỗn hợp và kỹ thuật số nhỏ gọn.

Kiến trúc DAC CMOS tốc độ cao tích hợp

Cấu trúc CMOS DAC bên trong hỗ trợ chuyển đổi nhanh và hoạt động đầu ra có thể dự đoán được.Kiến trúc này cho phép chuyển đổi kỹ thuật số sang analog hiệu quả trong khi vẫn duy trì thời gian tín hiệu nhất quán.Nó hỗ trợ hoạt động ổn định trên nhiều mẫu dữ liệu.

Hành vi đầu ra có độ méo giả thấp

Thiết bị được thiết kế để giảm thiểu biến dạng giả trong quá trình tạo tín hiệu analog.Điều này giúp duy trì độ chính xác của dạng sóng trong các ứng dụng liên quan đến truyền thông.Hành vi quang phổ sạch hỗ trợ tái tạo tín hiệu rõ ràng hơn.

Gói LQFP gắn trên bề mặt nhỏ gọn

AD9772AAST được đặt trong gói LQFP 48 đầu chì với kích thước 7 x 7 mm.Dạng gắn bề mặt nhỏ gọn này hỗ trợ các thiết kế có không gian hạn chế.Nó cho phép dễ dàng đặt trên các bảng mạch in tiêu chuẩn.

Tích hợp dòng sản phẩm TxDAC Plus

Là một phần của dòng TxDAC Plus, thiết bị này phù hợp với dòng bộ chuyển đổi kỹ thuật số sang analog tốc độ cao.Định vị này hỗ trợ các bộ tính năng nhất quán trên các phần liên quan.Nó cho phép lựa chọn dễ dàng hơn trong các thiết kế tạo tín hiệu tương tự.

Thông số kỹ thuật AD9772AAST

Thuộc tính sản phẩm	Giá trị thuộc tính
nhà sản xuất	Thiết bị tương tự, Inc.
Gói thiết bị của nhà cung cấp	48-LQFP (7x7)
loạt	TxDAC+®
Gói / Thùng	48-LQFP
Gói	Túi
Kiểu lắp	Gắn bề mặt
Số sản phẩm cơ sở	AD9772A
Mức độ nhạy cảm với độ ẩm (MSL)	3 (168 giờ)
ECCN	EAR99
HTSUS	8542.39.0001

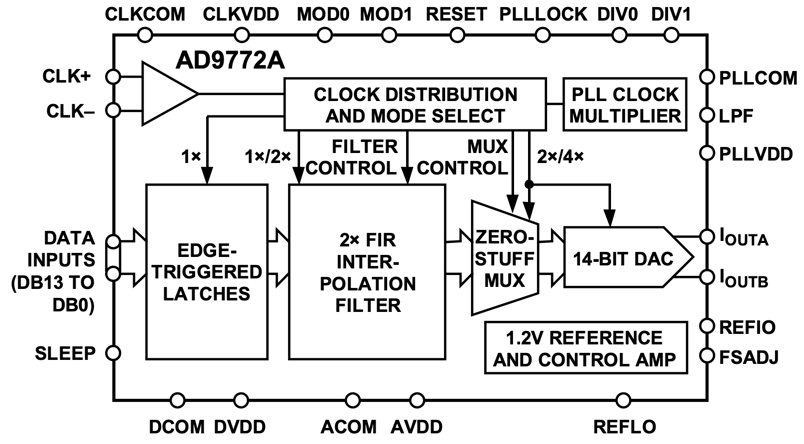

Sơ đồ khối chức năng của AD9772AAST

Trình bày cấu trúc điều khiển và đường dẫn tín hiệu bên trong của bộ chuyển đổi kỹ thuật số sang analog AD9772AAST, trình bày chi tiết cách dữ liệu đầu vào song song 14 bit đi qua các chốt kích hoạt cạnh, bộ lọc nội suy 2× FIR và bộ ghép kênh nhồi số 0 trước khi đến lõi DAC.Đầu vào đồng hồ cung cấp cho mạng phân phối đồng hồ với khả năng phân chia có thể lựa chọn và hệ số nhân đồng hồ dựa trên PLL hỗ trợ tốc độ vận hành nội bộ cao hơn, trong khi logic điều khiển bộ lọc và chọn chế độ quản lý cài đặt cấu hình.Sơ đồ cũng xác định bộ khuếch đại điều khiển và tham chiếu 1,2 V trên chip, các chân điều chỉnh tham chiếu bên ngoài, đầu ra dòng vi sai cũng như các miền mặt đất và nguồn tương tự và kỹ thuật số riêng biệt, cho thấy cách tích hợp các chức năng định giờ, xử lý dữ liệu và phân cực trong thiết bị.

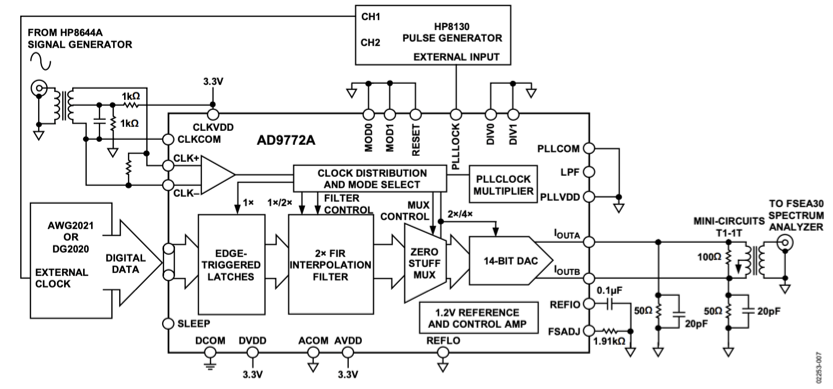

Thiết lập kiểm tra đặc tính AC cơ bản của AD9772AAST

Xác định cấu hình đo tham chiếu được sử dụng để đánh giá hiệu suất xoay chiều của AD9772AAST trong quá trình thử nghiệm trong phòng thí nghiệm.Dữ liệu số được cung cấp từ bộ tạo mẫu hoặc nguồn tín hiệu và được đưa vào thiết bị thông qua đầu vào đồng hồ vi sai, với điều khiển bộ tạo xung tùy chọn cho các chân đặt lại và chọn chế độ.Các giai đoạn phân phối đồng hồ bên trong, bộ lọc nội suy và DAC hoạt động dưới điện áp cung cấp được kiểm soát trong khi các đầu ra dòng điện vi sai được định tuyến thông qua các mạng phối hợp trở kháng và các bộ phận ghép nối.Sau đó, tín hiệu đầu ra đã điều hòa được kết nối với thiết bị kiểm tra bên ngoài như máy phân tích phổ, cho phép đo độ tinh khiết quang phổ, độ méo và đặc tính nhiễu trong các điều kiện hoạt động xác định.

Ứng dụng của AD9772AAST

Máy phát truyền thông không dây

AD9772AAST được sử dụng trong các hệ thống phát không dây nơi dữ liệu số phải được chuyển đổi thành tín hiệu tương tự ổn định trước khi truyền.Nó hỗ trợ tốc độ cập nhật cao cho phép xử lý trơn tru các sơ đồ điều chế băng rộng.Điều này làm cho nó phù hợp với các đường truyền yêu cầu hoạt động đầu ra có thể dự đoán được và định hình tín hiệu nhất quán trong quá trình hoạt động liên tục.

Hệ thống tổng hợp kỹ thuật số trực tiếp

Trong các hệ thống tổng hợp kỹ thuật số trực tiếp, AD9772AAST chuyển đổi dạng sóng được tạo bằng số thành tín hiệu tương tự với độ phân giải được kiểm soát.Nó hỗ trợ tái tạo dạng sóng chính xác trên dải tần số rộng.Điều này cho phép các hệ thống tổng hợp duy trì các đặc tính biên độ và tần số có thể lặp lại trong quá trình tạo tín hiệu.

Máy phát tín hiệu

Thiết bị này thường được áp dụng trong các bộ tạo tín hiệu dùng cho công việc phát triển, xác minh và hiệu chuẩn.Nó cho phép đầu ra analog chính xác bắt nguồn từ các mẫu kỹ thuật số.Điều này giúp bộ tạo tín hiệu tạo ra tín hiệu kiểm tra rõ ràng và có thể lặp lại trong các điều kiện hoạt động khác nhau.

Thiết bị kiểm tra và đo lường

AD9772AAST được tích hợp vào thiết bị đo lường và kiểm tra dựa trên đầu ra analog được kiểm soát để phân tích và xác nhận.Hành vi chuyển đổi của nó hỗ trợ mức tín hiệu ổn định theo thời gian.Tính nhất quán này giúp duy trì kết quả kiểm tra đáng tin cậy trong các chu kỳ đo lặp lại.

Xử lý tín hiệu IF và băng cơ sở

Trong chuỗi xử lý tín hiệu băng cơ sở và tần số trung gian, bộ phận này chuyển đổi dữ liệu số đã xử lý thành dạng tương tự để xử lý tiếp.Nó hỗ trợ chuyển đổi tín hiệu mượt mà và mức đầu ra ổn định.Điều này làm cho nó phù hợp với các hệ thống xử lý dữ liệu số phức tạp trước khi chuyển đổi tương tự.

Cơ sở hạ tầng truyền thông băng thông rộng

AD9772AAST được sử dụng trong cơ sở hạ tầng truyền thông băng thông rộng, nơi các luồng dữ liệu tốc độ cao liên tục phải được chuyển đổi thành tín hiệu tương tự.Nó hỗ trợ hoạt động băng rộng theo yêu cầu của tiêu chuẩn truyền thông hiện đại.Điều này cho phép các hệ thống cơ sở hạ tầng duy trì đầu ra tín hiệu ổn định trong quá trình truyền dữ liệu liên tục.

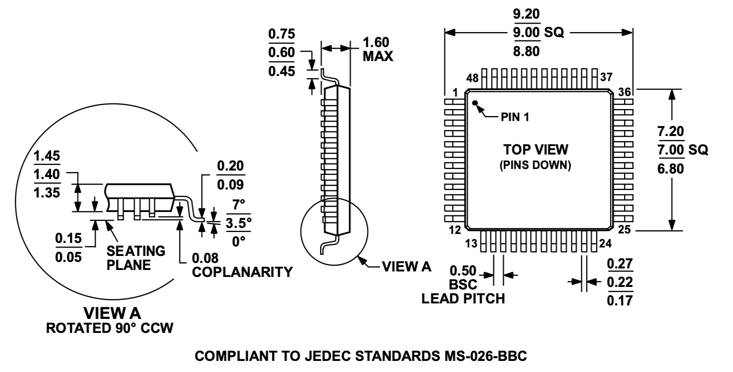

Kích thước phác thảo của AD9772AAST

Xác định kích thước gói cơ học cho gói bốn phẳng có cấu hình thấp 48 chì được AD9772AAST sử dụng, với các phép đo được cung cấp bằng milimét và được căn chỉnh theo tiêu chuẩn JEDEC MS-026-BBC.Chế độ xem trên cùng chỉ định đường viền thân hình vuông, hướng chốt 1, kích thước tổng thể của thân và khoảng cách dây dẫn, trong khi chế độ xem mặt bên và mặt cắt hiển thị chiều cao gói, mặt phẳng chỗ ngồi, độ dày dây dẫn và giới hạn độ đồng phẳng.Chú thích chi tiết xác định dung sai tối đa và tối thiểu đối với chiều dài dây dẫn và kích thước thân máy, hỗ trợ thiết kế dấu chân PCB chính xác, căn chỉnh lắp ráp và xác minh khe hở cơ học.

AD9772AAST Ưu điểm và nhược điểm

Ưu điểm

• Tốc độ lấy mẫu cao hỗ trợ tạo tín hiệu băng rộng

• Độ phân giải 14 bit cân bằng tốc độ với độ chính xác đầu ra

• Kiến trúc TxDAC Plus phù hợp với đường truyền tín hiệu

• Gói LQFP nhỏ gọn hỗ trợ bố trí PCB dày đặc

• Hoạt động ổn định trong việc tạo tín hiệu IF và băng tần cơ sở

• Đã được sử dụng trong các hệ thống thông tin liên lạc và thiết bị đo đạc

Nhược điểm

• Không có bộ khuếch đại đầu ra tích hợp

• Sử dụng điện năng cao hơn các thiết bị DAC tốc độ thấp hơn

• Chỉ hoạt động kênh đơn

• Thiết kế cũ hơn so với các giải pháp DAC mới hơn

• Cần bố trí PCB cẩn thận để có kết quả tốc độ cao nhất quán

Các lựa chọn thay thế AD9772AAST

Mã sản phẩm	nhà sản xuất	Các tính năng chính	Trường hợp sử dụng/Ghi chú
AD9772AASTZ	Thiết bị tương tự Inc.	Bộ chuyển đổi kỹ thuật số sang tương tự tốc độ cao TxDAC+® chính xác với đầu ra được đệm và bao bì LFBGA gắn trên bề mặt.	Thích hợp cho việc tạo và điều chế tín hiệu tốc độ cao trong thông tin liên lạc và thiết bị đo đạc.
AD9772AASTZRL	Thiết bị tương tự Inc.	TxDAC+® DAC được đóng gói bằng băng & cuộn để lắp ráp tự động, mang lại hiệu suất tốc độ cao ổn định.	Lý tưởng cho việc sản xuất số lượng lớn trong các hệ thống yêu cầu tích hợp DAC đáng tin cậy.
AD9772AST	Thiết bị tương tự Inc.	DAC đầu ra có đệm với giao diện LVDS song song và gói đệm hở để tối ưu hóa hiệu suất nhiệt.	Được sử dụng trong các thiết bị xử lý, kiểm tra và đo lường tín hiệu số tốc độ cao và thiết bị truyền thông.

Giới thiệu về Thiết bị Analog, Inc.

Analog Devices, Inc. là một công ty công nghệ toàn cầu tập trung vào thiết kế các thành phần xử lý tín hiệu tương tự, tín hiệu hỗn hợp và tín hiệu số.Công ty phục vụ nhiều thị trường, bao gồm truyền thông, hệ thống công nghiệp, điện tử ô tô, thiết bị chăm sóc sức khỏe và thiết bị đo đạc.Danh mục sản phẩm của công ty bao gồm bộ chuyển đổi dữ liệu, bộ khuếch đại, thiết bị giao diện, cảm biến và giải pháp quản lý nguồn được sử dụng trong các hệ thống điện tử phức tạp.Công ty được biết đến với vòng đời sản phẩm dài, tài liệu kỹ thuật mạnh mẽ và hệ sinh thái rộng lớn hỗ trợ thiết kế cấp hệ thống.Các giải pháp của nó thường được sử dụng khi cần xử lý tín hiệu chính xác và hoạt động ổn định.

Kết luận

AD9772AAST nổi bật là bộ chuyển đổi kỹ thuật số sang analog 14 bit đáng tin cậy được chế tạo để tạo tín hiệu tốc độ cao.Bạn sẽ có được hiệu suất lấy mẫu mạnh mẽ, hoạt động đầu ra rõ ràng và thiết kế hoạt động tốt trong các hệ thống truyền tải, tổng hợp và kiểm tra.Thiết lập nguồn cung cấp đơn và gói LQFP nhỏ gọn giúp việc tích hợp trở nên đơn giản hơn.Thiết bị còn được hưởng lợi từ kiến ​​trúc TxDAC Plus, giúp duy trì chất lượng tín hiệu ổn định.Mặc dù không bao gồm bộ khuếch đại đầu ra nhưng nó mang lại kết quả nhất quán khi kết hợp với mạch điện bên ngoài thích hợp.Nhìn chung, đây là một lựa chọn chắc chắn khi bạn cần chuyển đổi analog nhanh chóng và có thể lặp lại.

Bảng dữ liệu PDF

Bảng dữ liệu AD9772AAS:

AD9772AAS.pdf
